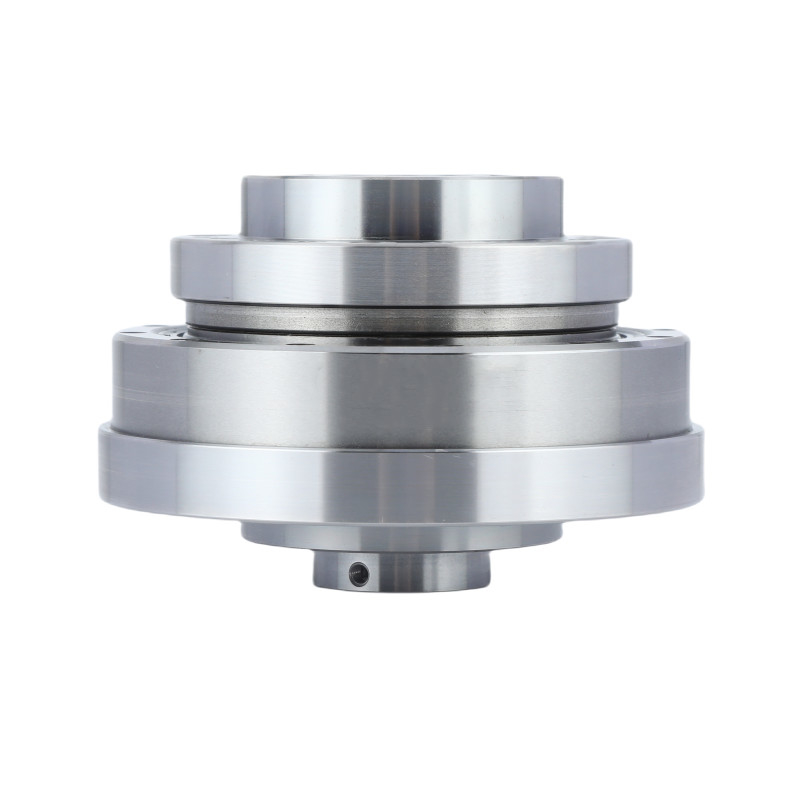

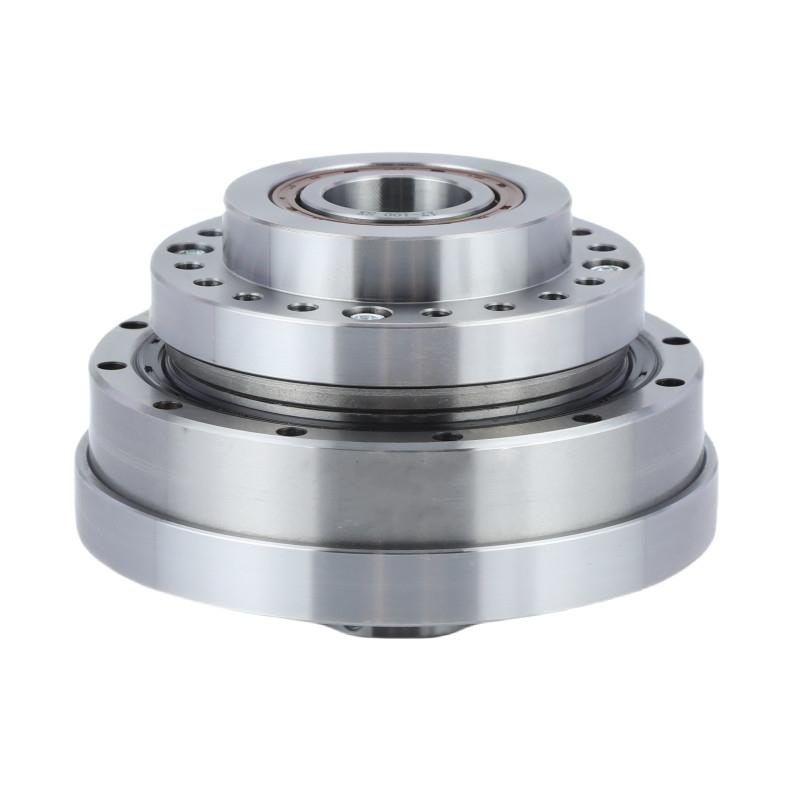

Name: ODM гармонический скоростной редуктор генератор волн для человекоподобных роботов
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Домой > продукты > Гармоничный привод >

ODM гармонический скоростной редуктор генератор волн для человекоподобных роботов

ODM гармонический редуктор скорости

Гуманоидные роботы гармонический скоростной редуктор

Генератор волн гармонического привода ODM

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LHT-20-XX-U-III

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Продукт:

Редуктор гармонии модели 20

Компоненты:

Генератор волн, флексплин, круговой сплин

Соотношение уменьшения:

50:1, 80:1, 100:1

Противная реакция:

≤ 20 сек дуги

Максимальная скорость ввода:

6500 оборотов/мин

Средняя скорость ввода:

3500 оборотов/мин

Проектированная жизнь:

15000 часов

Вес:

1.32kg

Применение:

Роботика, аэрокосмическая промышленность, медицинское оборудование

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Редуктор волн напряжения серии LHT - III

ODM гармонический скоростной редуктор генератор волн для человекоподобных роботов 0

Описание продукта

Гармоническое приводное устройство не имеет обратной реакции с высоким коэффициентом снижения скорости по конструкции.

Основной вал вращает генератор волн напряжения, который является эллиптическим с подшипниками вокруг окружности.

С принципами работы и конструкцией, которые максимизируют выходной момент и минимизируют размер и вес,

гармонические передачи предлагают такие преимущества, как высокие коэффициенты уменьшения в одной ступени, нулевая обратная реакция и высокая точность, которые не могут быть сопоставлены с обычными передачами.

Особенности

1Высокая точность и повторяемость: необходима для приложений, требующих точного позиционирования и управления.

2. компактный размер: экономит место, что позволяет более компактные и легкие конструкции.

3Высокое соотношение крутящего момента к весу: обеспечивает мощный выход крутящего момента без значительного веса.

4Низкий износ и длительный срок службы: из-за контакта зубов, который минимизирует износ и продлевает срок службы привода.

5. Плавная работа: обеспечивает плавное и последовательное движение, идеально подходит для деликатных задач.

Спецификация

Модель		20
Коэффициент уменьшения		50	80	100
Номинальный крутящий момент при входе 2000 р/мин	Nm	17	24	28
Допустимый максимальный крутящий момент при запуске и остановке	Nm	39	51	57
Максимально допустимое значение среднего крутящего момента нагрузки	Nm	24	33	34
Максимально допустимый моментный крутящий момент	Nm	69	89	95
Максимально допустимая скорость вращения ввода	r/min	6500
Средняя допустимая вращательная скорость ввода	r/min	3500
Противная реакция	Арк сек	≤ 20
Вес	В кг	1.32
Продолжительность работы	Час	9000	10000	10000

ODM гармонический скоростной редуктор генератор волн для человекоподобных роботов 2

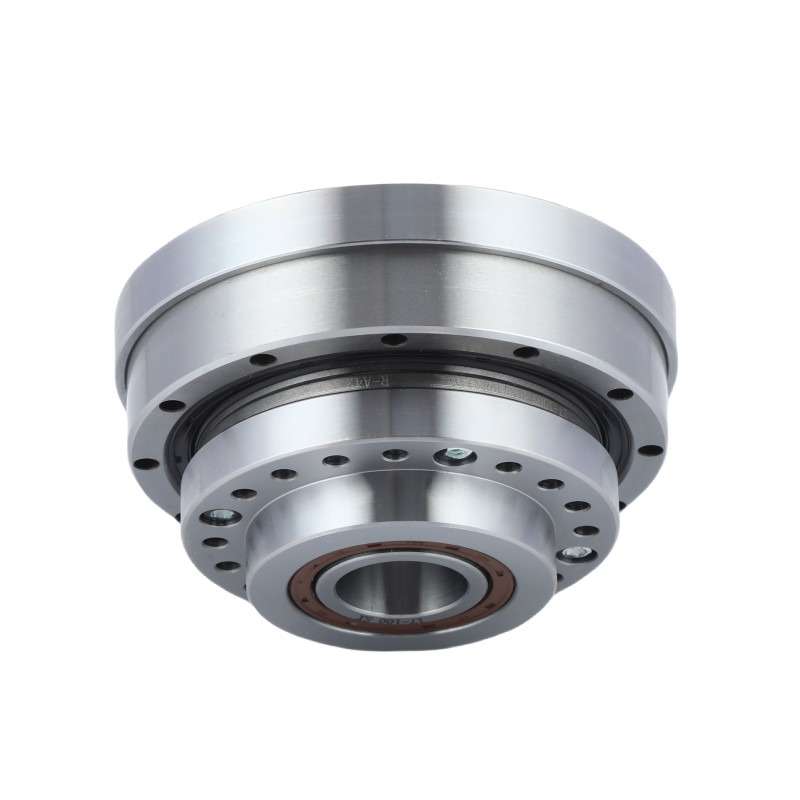

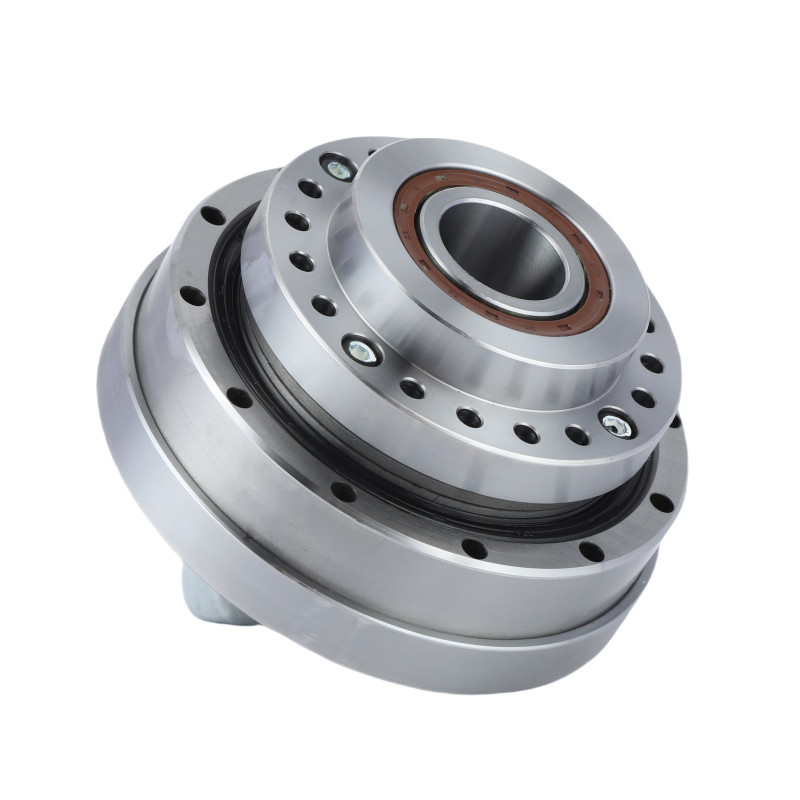

Подробные изображения

	Ключевые характеристики LHT - III модели 20 гармонических механизмов
	Продукт	Модель 20 гармонический привод
	Компоненты	генератор волн, флексплин, круговая сплин
	Соотношение уменьшения	50:1, 80:1, 100:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	6500 оборотов/мин
	Максимальная скорость ввода	3500 оборотов в минуту
	Проектированная жизнь	15000 часов
	Модель	20
	Вес	1.32 кг
	Гарантия	1 год

Заявления


Оптические машины	3D-печать и изготовление бумаги	Производственные системы
