Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-25-XX-U-III
Снижающий напряжение низкой реакции
Описание продукта
Гармоническое приводное устройство не имеет обратной реакции с высоким коэффициентом снижения скорости по конструкции.
Гармонические приводы являются неотъемлемой частью приложений, требующих высокой точности, высокого крутящего момента и компактной конструкции.Их уникальный принцип работы и преимущества делают их подходящими для широкого спектра отраслей промышленности, от робототехники и аэрокосмической техники до медицинских устройств и промышленной автоматизации.гармонические приводы вносят значительный вклад в производительность и эффективность современных технологических систем.
|
Операция Когда генератор волн вращается, он деформирует флексплин, заставляя его внешние зубы соприкасаться с внутренними зубами круглой спины в двух противоположных точках. По мере того, как генератор волн продолжает вращаться, точки задействования перемещаются вокруг окружности, заставляя флексплин вращаться. У флексплайна меньше зубов, чем у круглого.Так что одно полное вращение генератора волн приводит к flexspline вращение на разницу в количестве зубов между двумя сплинами, достигая высокого соотношения сокращения. |
Спецификация
| Модель | 25 | |||||
| Коэффициент уменьшения | 50 | 80 | 100 | 120 | ||
| Номинальный крутящий момент при входе 2000 р/мин | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| Допустимый максимальный крутящий момент при запуске и остановке | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Максимально допустимое значение среднего крутящего момента нагрузки | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Максимально допустимый моментный крутящий момент | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Максимально допустимая скорость вращения ввода (Масло) |
r/min | 5600 | ||||
| Средняя допустимая вращательная скорость ввода (Масло) |
r/min | 3500 | ||||
| Противная реакция | Арк сек | ≤ 20 | ||||
| Вес | В кг | 2.02 | ||||
| Продолжительность работы | Час | 15000 | ||||

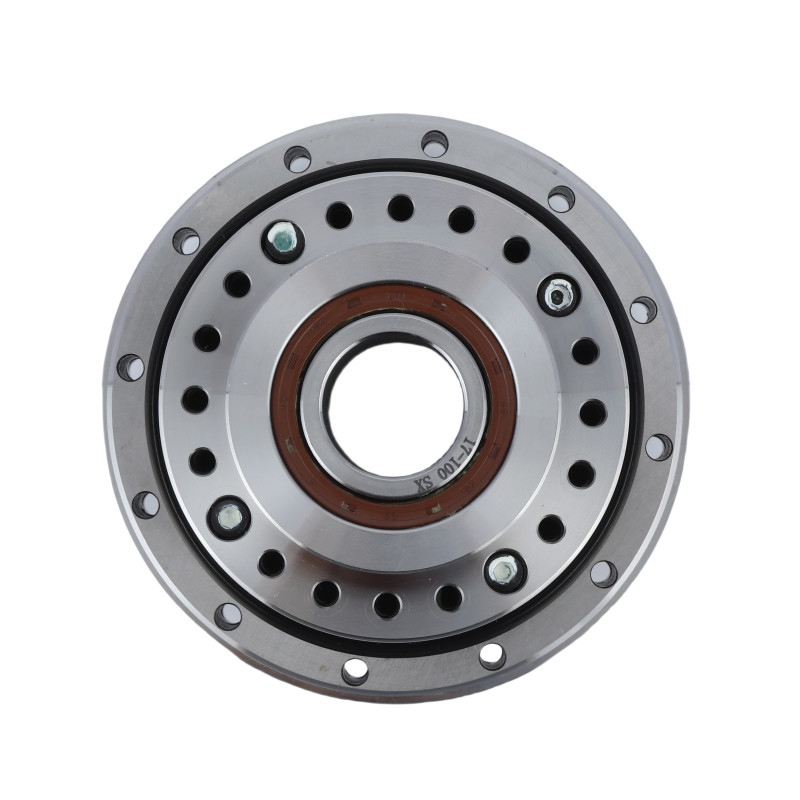

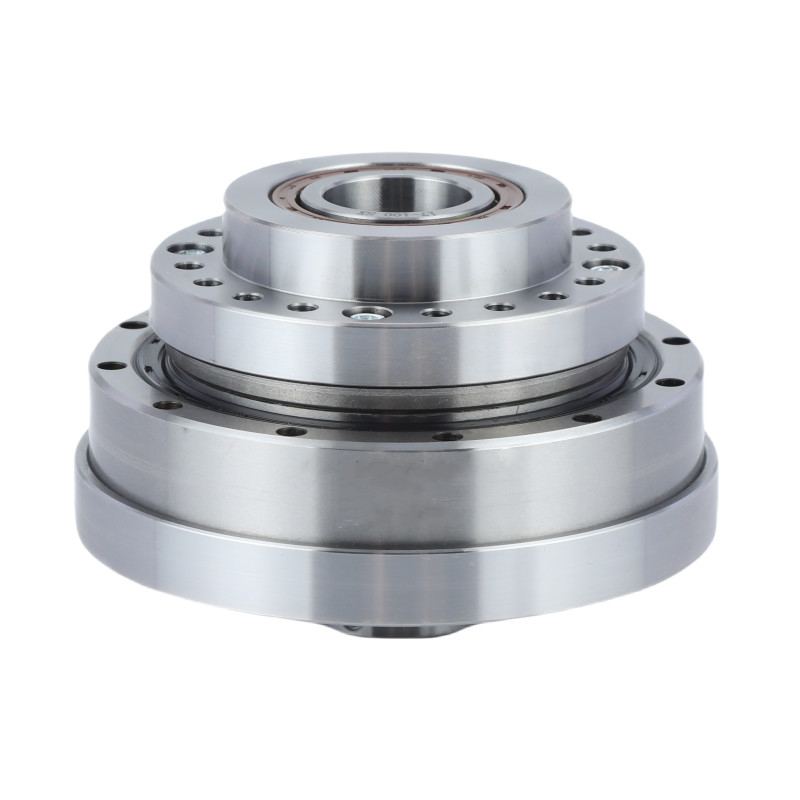

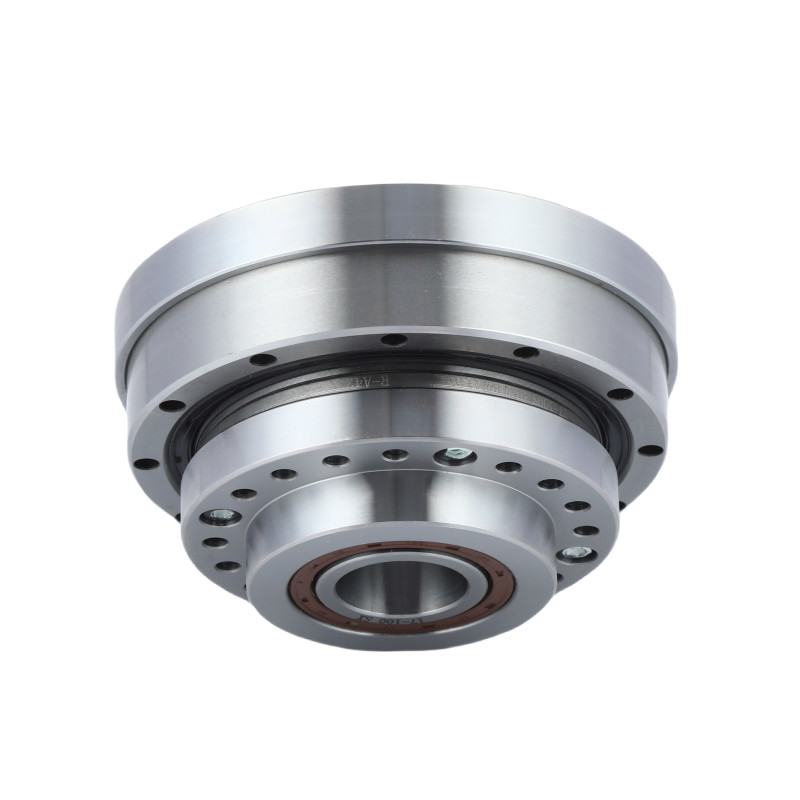

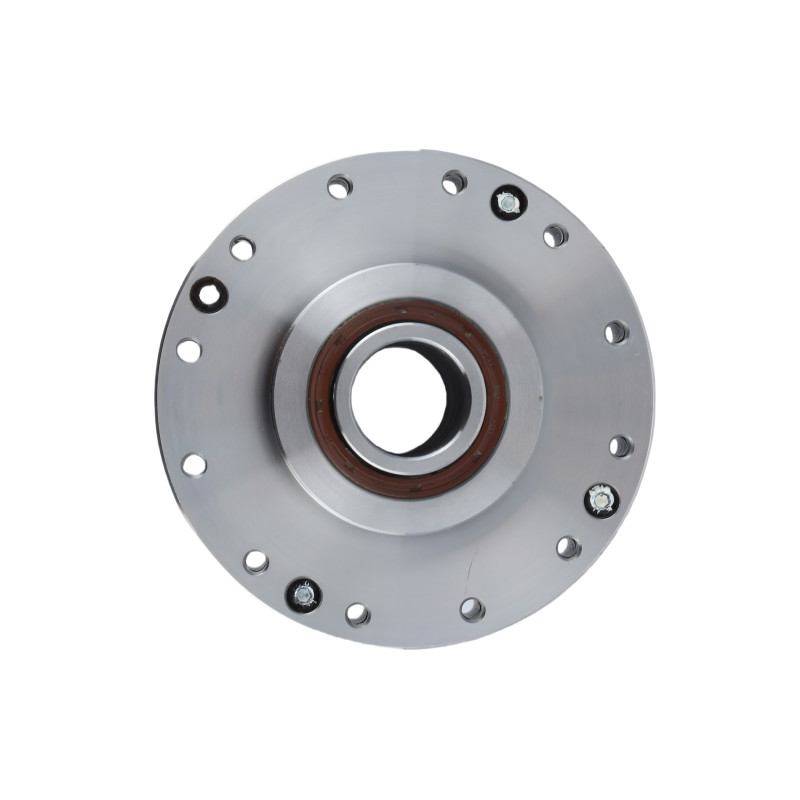

Подробные изображения
|
Ключевые характеристики LHT - III модели 25 гармонических механизмов | |||
| Продукт | Редуктор волн напряжения модели 25 | |||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
5600 оборотов/мин | |||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
25 | |||
|
Вес
|
1.32 кг | |||
| Гарантия | 1 год | |||
Заявления
|
|
|
| Промышленные роботы | Гуамноидные роботы | Машины с ЧПУ |
