Name: Низкий обратный эффект гармонического привода редуктор подшипников редуктор волны напряжения
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Домой > продукты > Гармоничный привод >

Низкий обратный эффект гармонического привода редуктор подшипников редуктор волны напряжения

Низкое воздействие гармонического привода подшипника

Напряженная волна гармонического привода подшипника

гармоническое сокращение передач Подшипник

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LHT-32-XX-U-III

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Продукт:

Модель 32 Редуктор гармонии

Компоненты:

Генератор волн, флексплин, круговой сплин

Соотношение уменьшения:

50:1, 80:1, 100:1, 120:1

Противная реакция:

≤ 20 сек дуги

Максимальная скорость ввода:

4800 r/min

Средняя скорость ввода:

3500 оборотов/мин

Проектированная жизнь:

15000 часов

Вес:

4.2 кг

Применение:

Робототехника, аэрокосмическая промышленность, медицинское оборудование, промышленная автоматизация,

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Низкая реакция гармонического привода Редуктор волны напряжения

Описание продукта

Напряженная волна передач (также известная как гармоническая передача) - это тип механической системы передач, которая использует гибкий спин с внешними зубами,который деформируется вращающейся эллиптической розеткой для соединения с внутренними зубами редуктора внешней спинны.

Напряженная передача часто используется в робототехнике и аэрокосмической промышленности.

Гармонические приводы состоят из трех основных компонентов

Генератор волн: эллиптическая камера, которая помещается внутри гибкой цилиндрической линии (Flexspline).
Flexspline: гибкий цилиндрический компонент с внешними зубами, которые соответствуют внутренним зубам круглого сплина.
Круговая спинка: жесткое кольцо с внутренними зубами, которые связываются с гибкой спинкой.

Таблица параметров

Модель		32
Коэффициент уменьшения		50	80	100	120
Номинальный крутящий момент при входе 2000 р/мин	Nm	99	153	178	178
Номинальный крутящий момент при входе 2000 р/мин	kgfm	10	16	18	18
Допустимый максимальный крутящий момент при запуске и остановке	Nm	281	395	433	459
	kgfm	29	40	44	47
Максимально допустимое значение среднего крутящего момента нагрузки	Nm	140	217	281	281
	kgfm	14	22	29	29
Максимально допустимый моментный крутящий момент	Nm	497	738	841	892
Максимально допустимый моментный крутящий момент	kgfm	51	75	86	91
Максимально допустимая скорость вращения ввода (Масло)	r/min	4800
Средняя допустимая вращательная скорость ввода (Масло)	r/min	3500
Противная реакция	Арк сек	≤ 20
Вес	В кг	4.2
Продолжительность работы	Час	15000

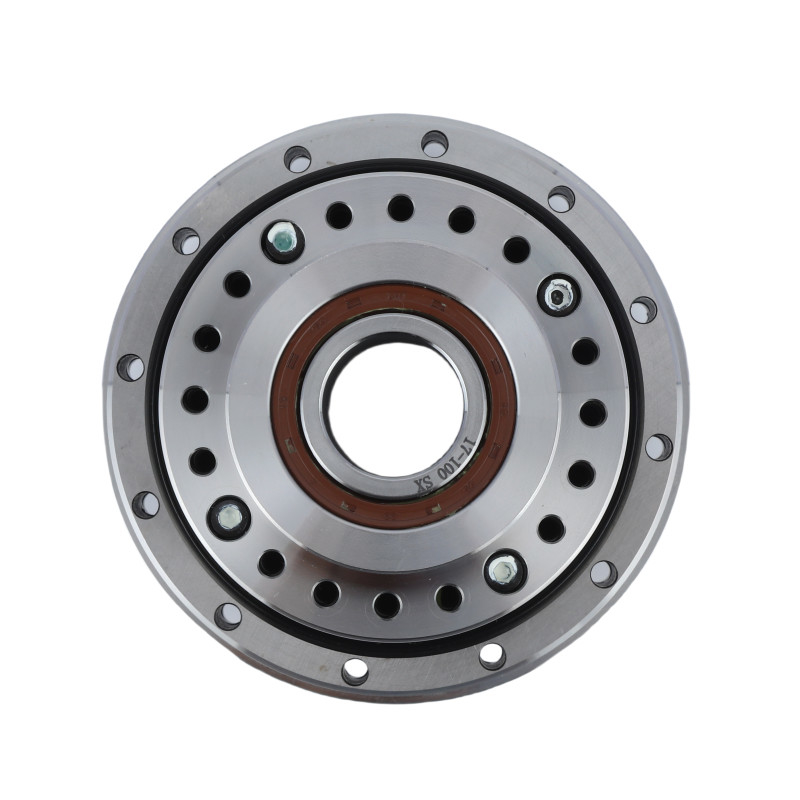

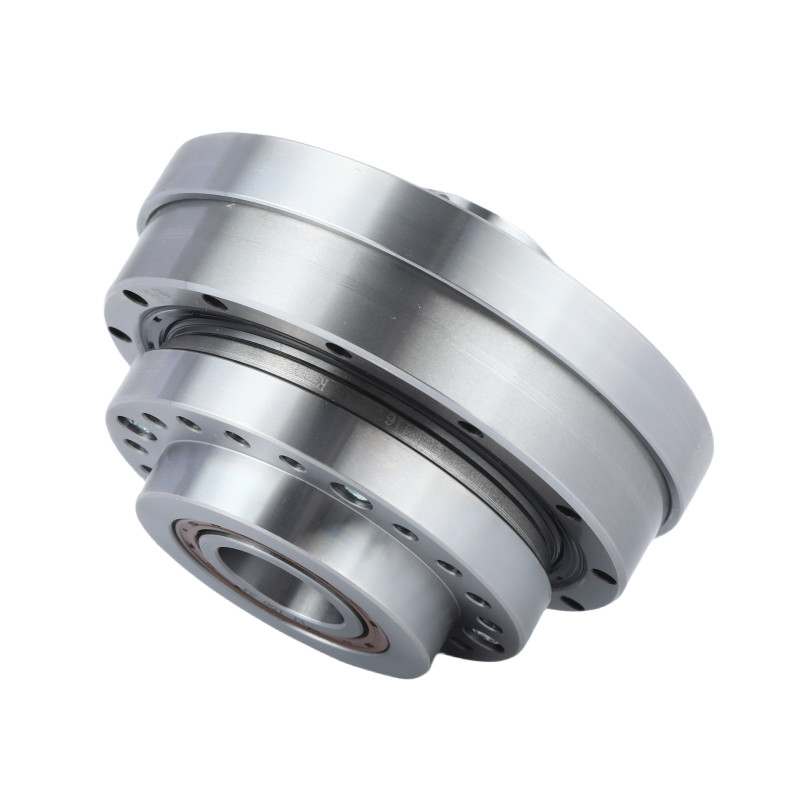

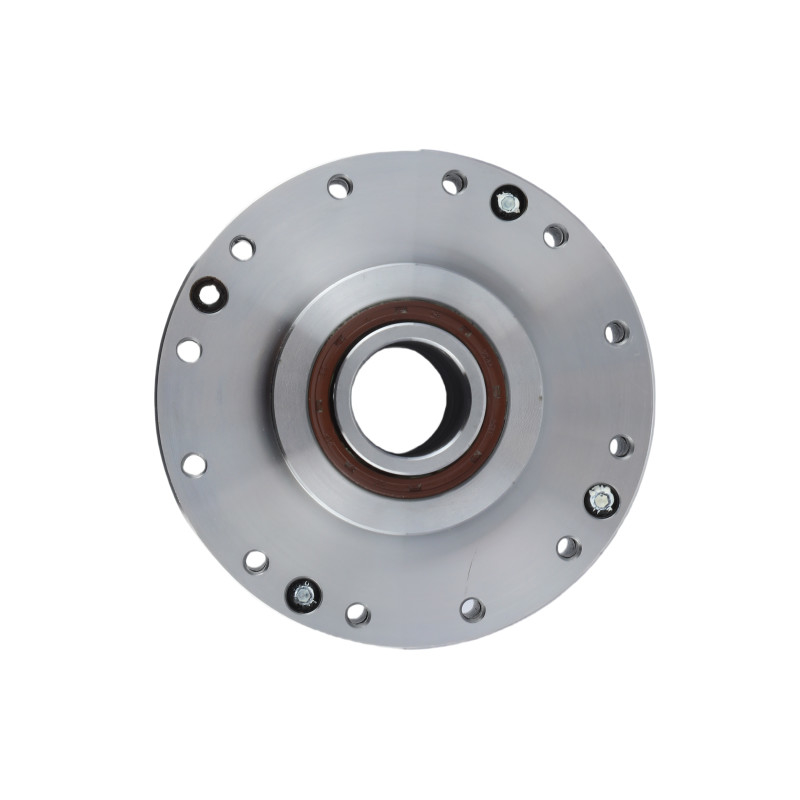

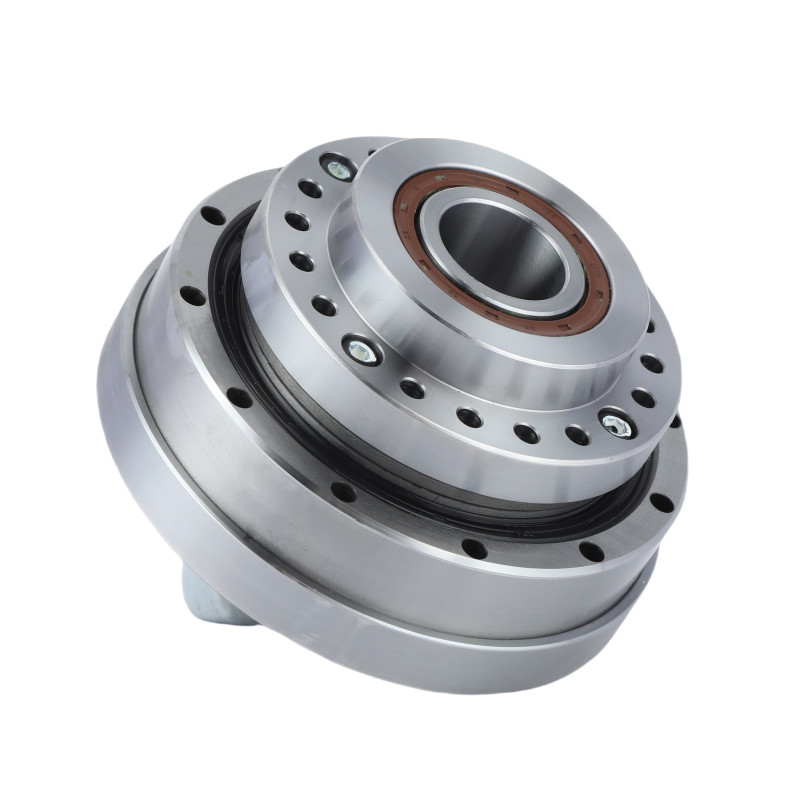

Низкий обратный эффект гармонического привода редуктор подшипников редуктор волны напряжения 1

Подробные изображения

	Ключевые характеристики LHT - III Модель 32 Гармонические механизмы
	Продукт	Редуктор волн напряжения модели 32
	Компоненты	генератор волн, флексплин, круговая сплин
	Соотношение уменьшения	50:1, 80:1, 100:1, 120:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	4800 оборотов в минуту
	Максимальная скорость ввода	3500 оборотов в минуту
	Проектированная жизнь	15000 часов
	Модель	32
	Вес	4.2 кг
	Гарантия	1 год

Заявления


Промышленные роботы	Медицинские изделия	Производственные системы
