Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-14-XX-U-IV
Высокая способность крутящего момента с герметичной гармонической передачей
Описание продукта
Редуктор волн напряжения - это вид передачи, который использует генератор волн для генерации управляемых эластичных деформационных волн в гибких передачах для достижения движения и передачи мощности.Уменьшитель гармоний родился во время исследований Луны Соединенными Штатами и Советским Союзом в прошлом столетии., главным образом для решения насущной потребности аэрокосмических двигательных агентств в редукторах с компактной структурой, легким весом, небольшими размерами, большим соотношением сокращения,высокая эффективность передачи и высокая точность передачи.
 |
Особенности 1Высокая точность и повторяемость: необходима для приложений, требующих точного позиционирования и управления. 2. компактный размер: экономит место, что позволяет более компактные и легкие конструкции. 3Высокое соотношение крутящего момента к весу: обеспечивает мощный выход крутящего момента без значительного веса. 4Низкий износ и длительный срок службы: из-за контакта зубов, который минимизирует износ и продлевает срок службы привода. 5. Плавная работа: обеспечивает плавное и последовательное движение, идеально подходит для деликатных задач. |
Спецификация
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | В кг | Час | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
Рисунки

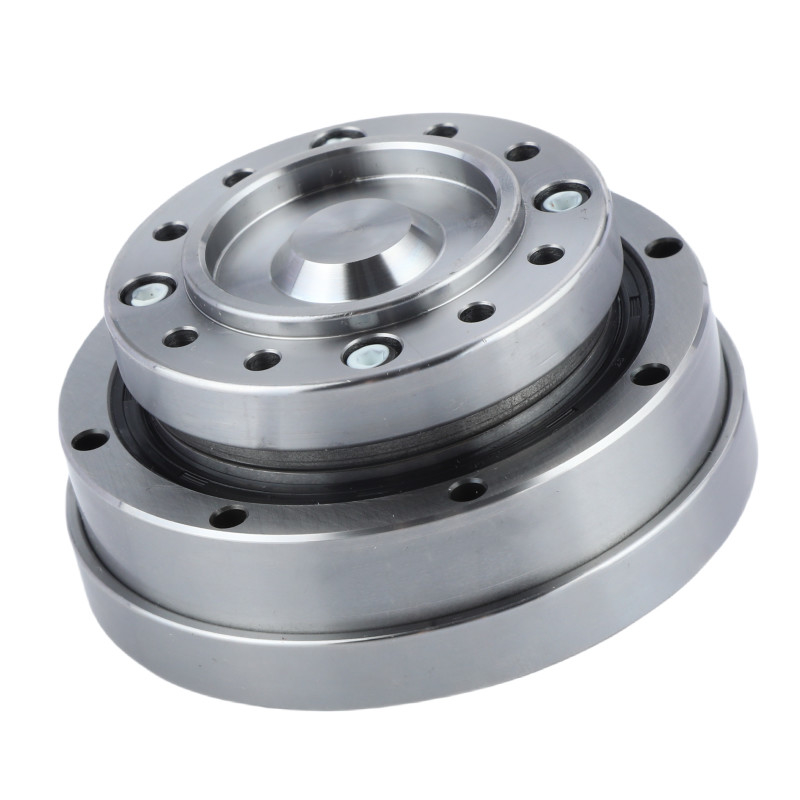

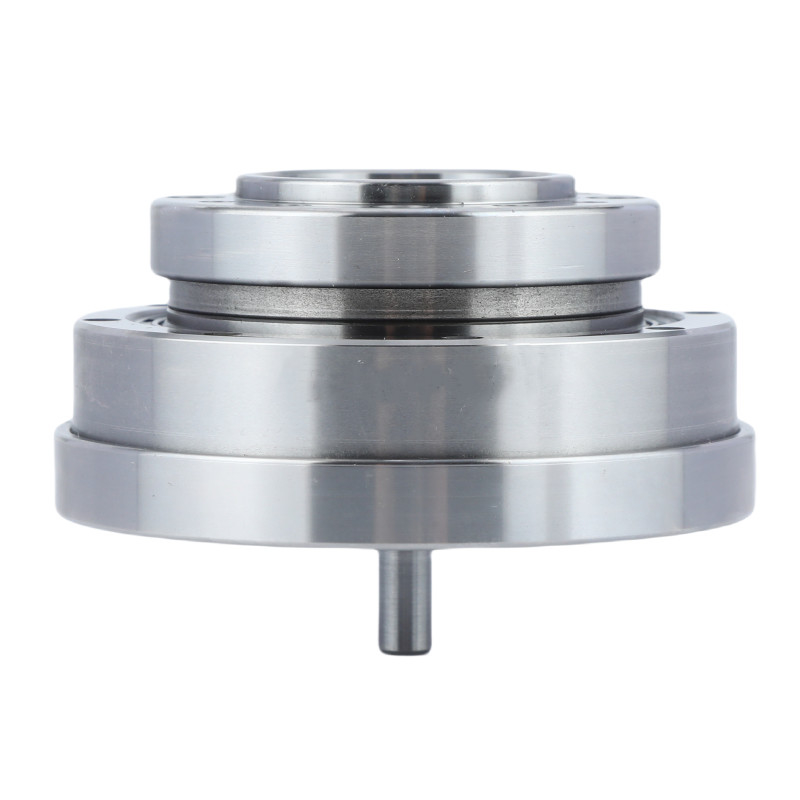

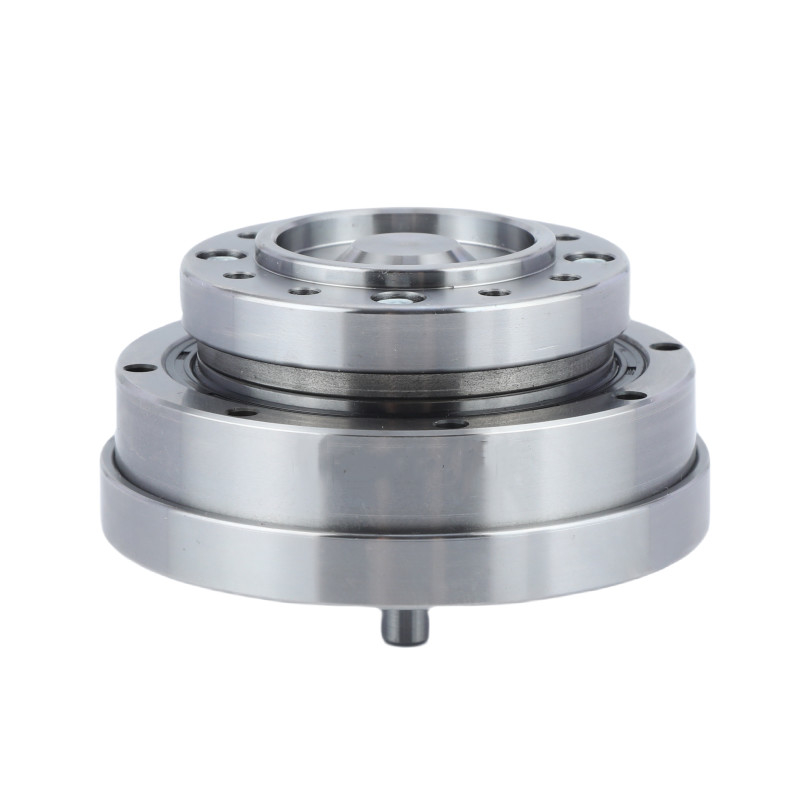

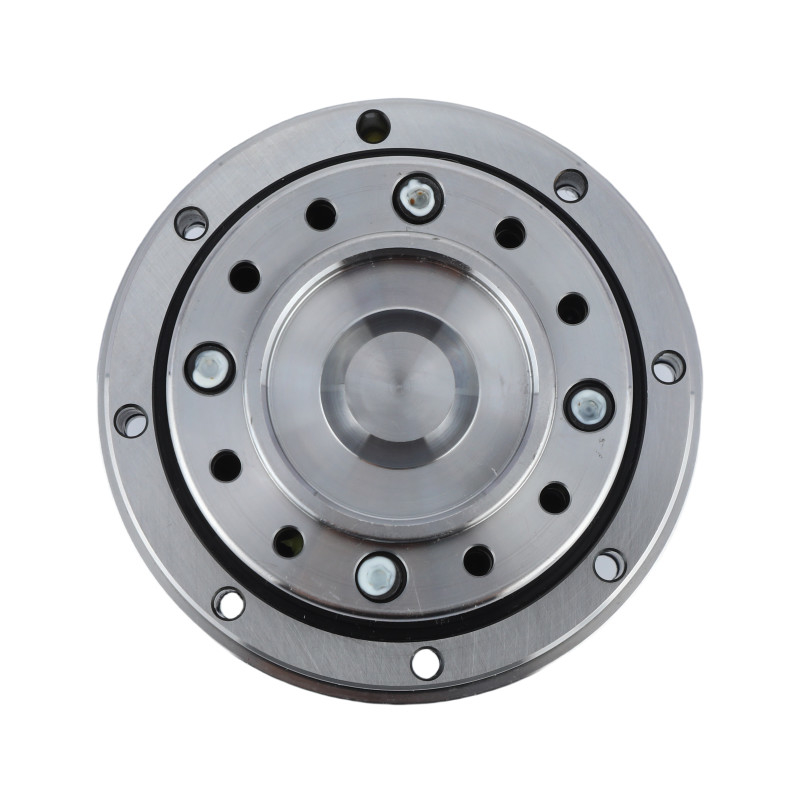

Подробные изображения
| Ключевые характеристики гармонических механизмов LHT - IV модели 14 | |||
| Продукт | Модель 14 Гармонический привод | ||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
8500 оборотов/мин | ||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
14 | ||
|
Вес
|
0.66 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Промышленные роботы | Медицинские изделия | Гуамноидные роботы |
|
|
|
| Аэрокосмическая | Производственные системы | Система полупроводников |
