Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-17-XX-U-IV
Круговая спинная напряженная волна гармоническая тяга
Описание продукта
Механизм имеет три основных компонента: генератор волн, гибкий спин и круговой спин.
Более сложные версии имеют четвертый компонент, обычно используемый для сокращения общей длины или увеличения сокращения передач в пределах меньшего диаметра, но все равно следуют тем же основным принципам.
 |
Компоненты 1Генератор волн состоит из двух отдельных частей: эллиптического диска, называемого вставкой генератора волн и внешнего шарикового подшипника. 2Флекс спин имеет форму мелкой чашки.Это приводит к значительной гибкости стен на открытом конце из-за тонкой стены, а в закрытой стороне достаточно жесткий, чтобы быть плотно закрепленным. 3Круговая спина представляет собой жесткое круговое кольцо с зубами внутри.сечение зубов гибкой и круговой спин. |
Спецификация
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | В кг | Час | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
Рисунки

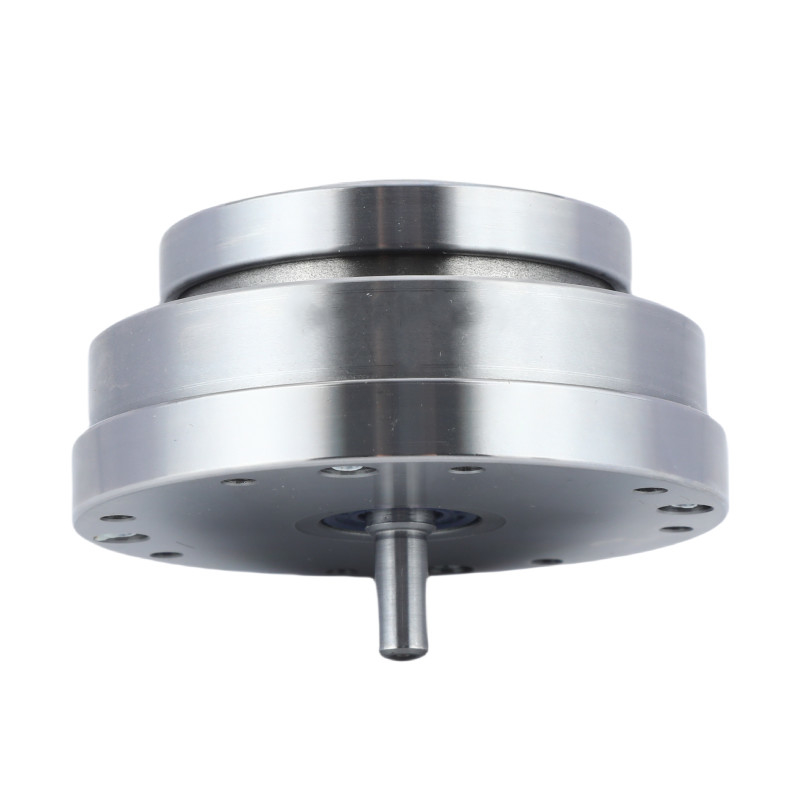

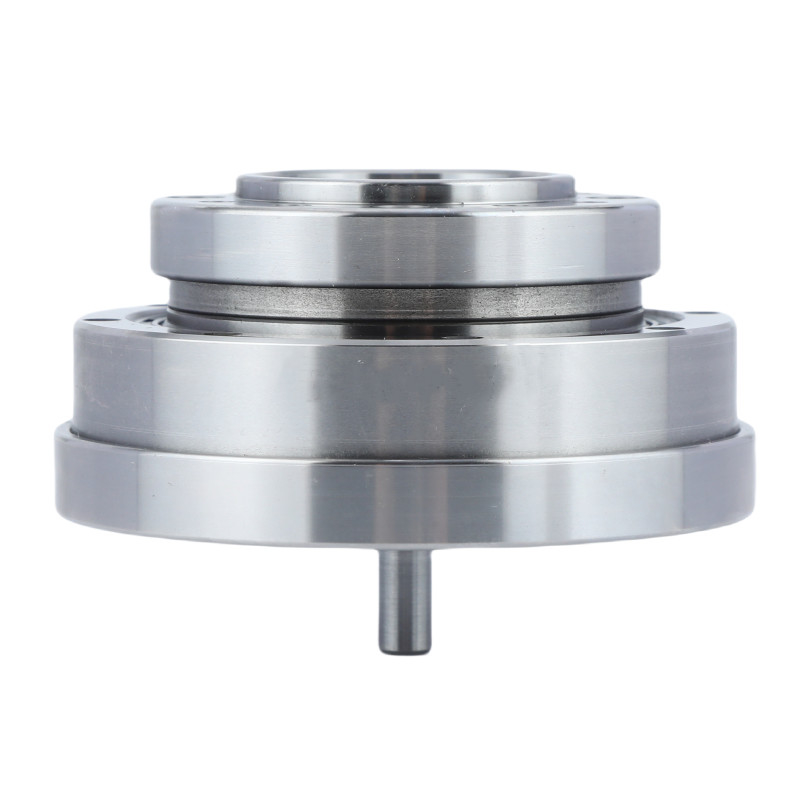

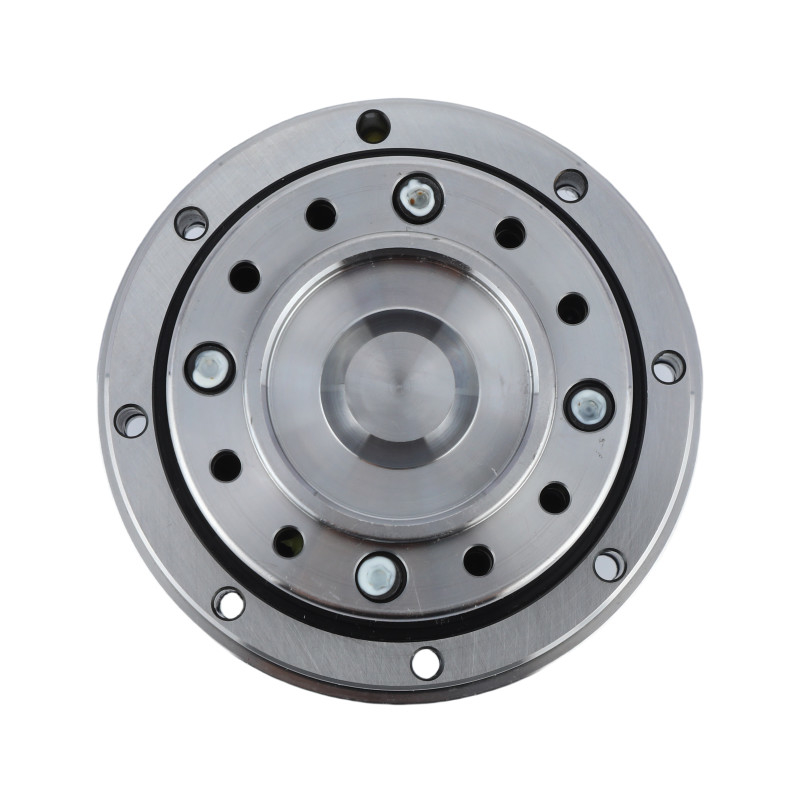

Подробные изображения
| Ключевые характеристики гармонических механизмов LHT - IV модели 17 | |||
| Продукт | Модель 17 Гармонический привод | ||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
7300 оборотов/мин | ||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
17 | ||
|
Вес
|
00,9 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Полупроводники | Машины с ЧПУ | Системы упаковки |
|
|
|
| Гуамноидные роботы | Аэрокосмические | Промышленные роботы |
