Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-20-XX-U-IV
Отличная скоростная коробка с уплотненным гармоническим приводом
Описание продукта
Гонки с гармоническим редуктором имеют три основных компонента: генератор волн, гибкий сплин и круговой сплин.
Более сложные версии имеют четвертый компонент, обычно используемый для сокращения общей длины или увеличения сокращения передач в пределах меньшего диаметра, но все равно следуют тем же основным принципам.
Редукторы волн напряжения предлагают такие преимущества, как высокие соотношения уменьшения в одной ступени, нулевая обратная реакция и высокая точность, которые не могут быть сравнены с обычными редукторами.
|
Компоненты
1.Генератор волн редуктора волн напряжения состоит из специально разработанного тонкого шарикового подшипника, который устанавливается на эллиптический узел. 2.Flexspline представляет собой тонкую цилиндрическую чашку из сплавной стали с внешними зубами на открытом конце чашки. 3.Круговая спинка - это жесткое кольцо с внутренними зубами. |
Таблица номинальных параметров
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | В кг | Час | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

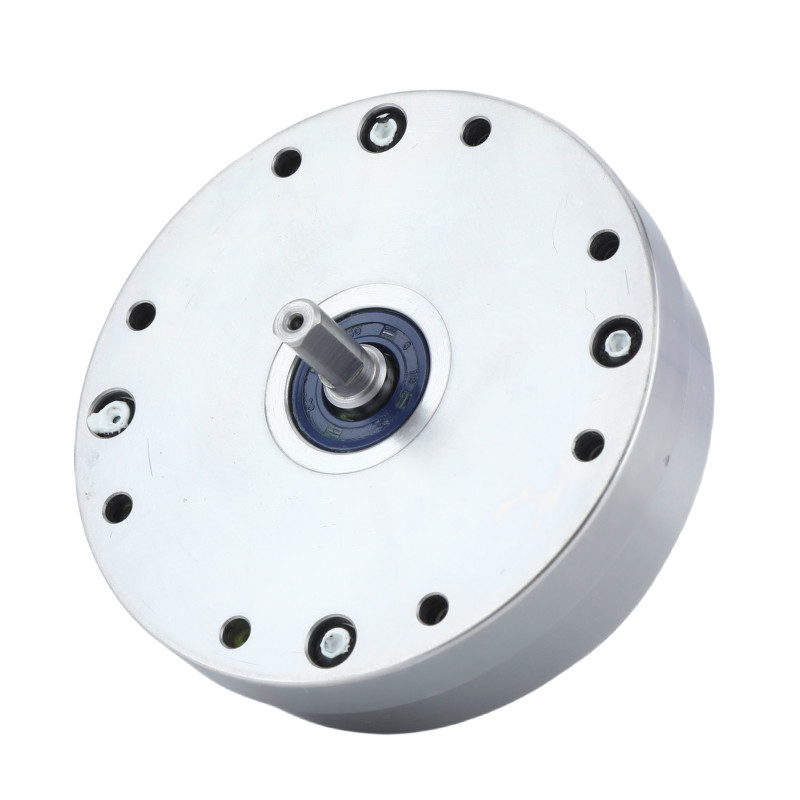

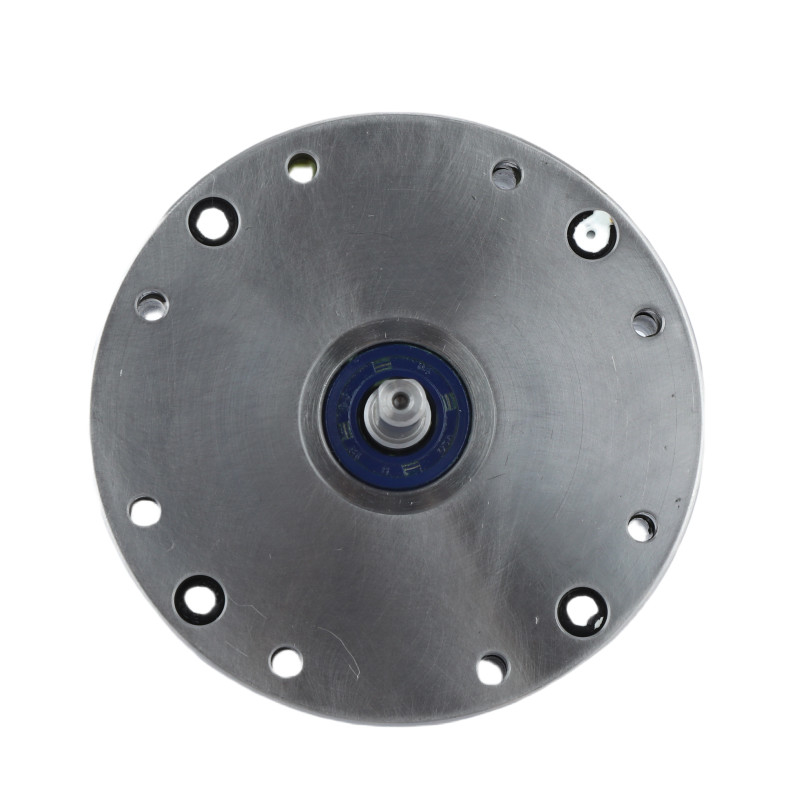

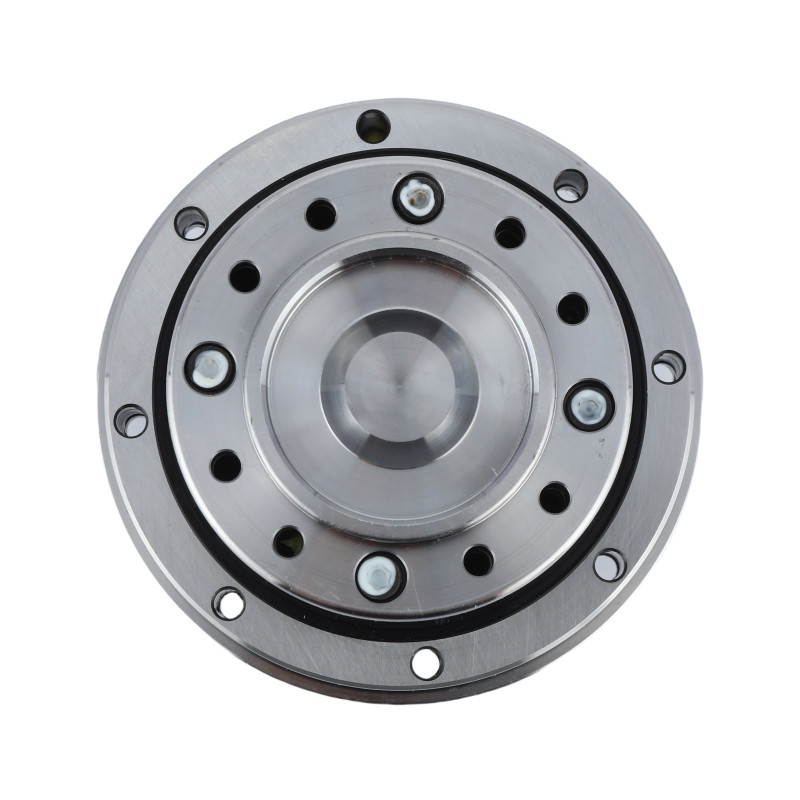

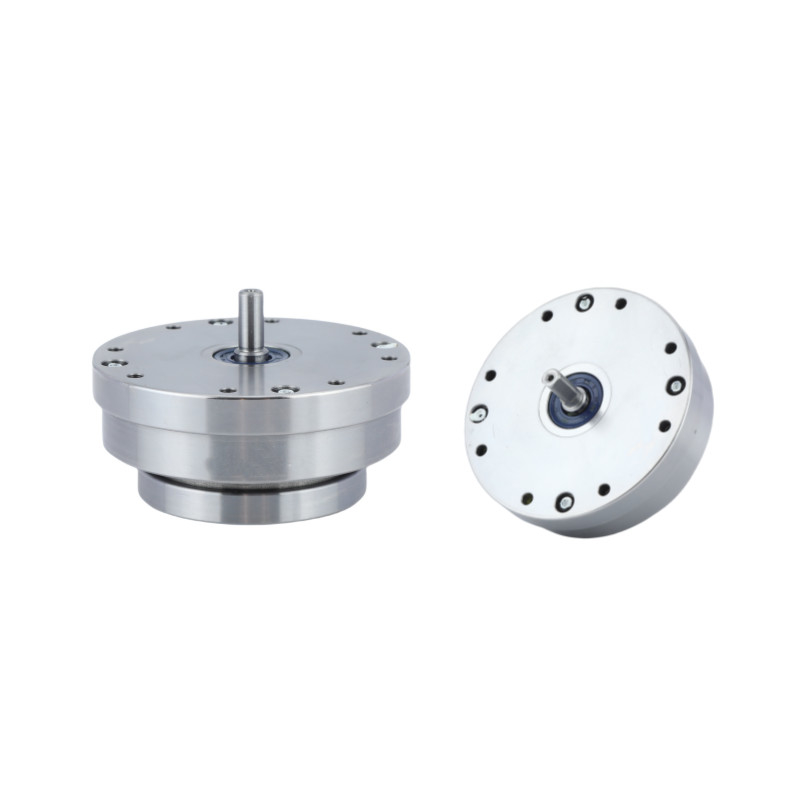

Подробные изображения
| Ключевые характеристики гармонических механизмов LHT - IV модели 20 | |||
| Продукт | Модель 20 гармонический привод | ||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
6500 оборотов/мин | ||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
20 | ||
|
Вес
|
1.29 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Промышленные роботы | Медицинские изделия | Гуамноидные роботы |
|
|
|
| Оптические машины | Аэрокосмические | Производственные системы |
