Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-25-XX-U-IV
Описание продукта
Редукторы гармонии имеют свой класс, когда дело доходит до управления движением и механической передачи энергии.
Редукторы волн напряжения предлагают такие преимущества, как высокие соотношения уменьшения в одной ступени, нулевая обратная реакция и высокая точность, которые не могут быть сравнены с обычными редукторами.
Гонки с гармоническим редуктором имеют три основных компонента: генератор волн, гибкий сплин и круговой сплин.
Таблица номинальных параметров
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | В кг | Час | ||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
Рисунки

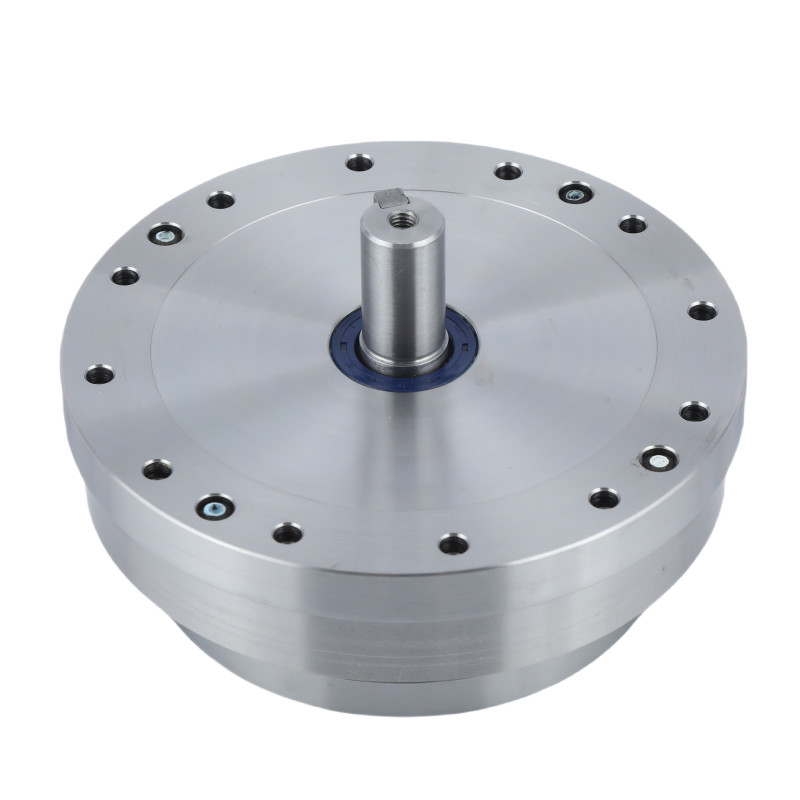

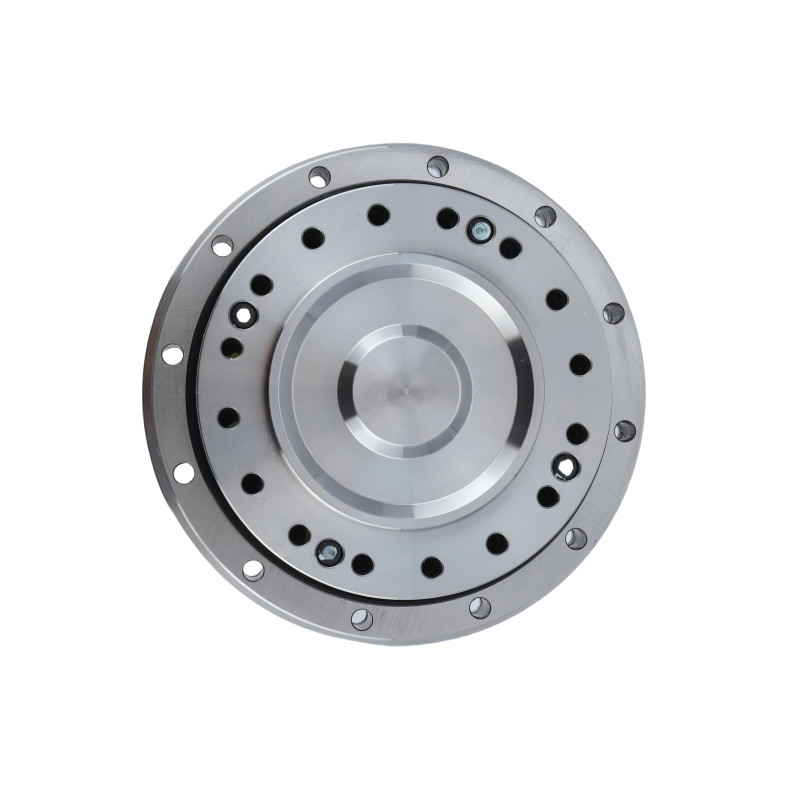

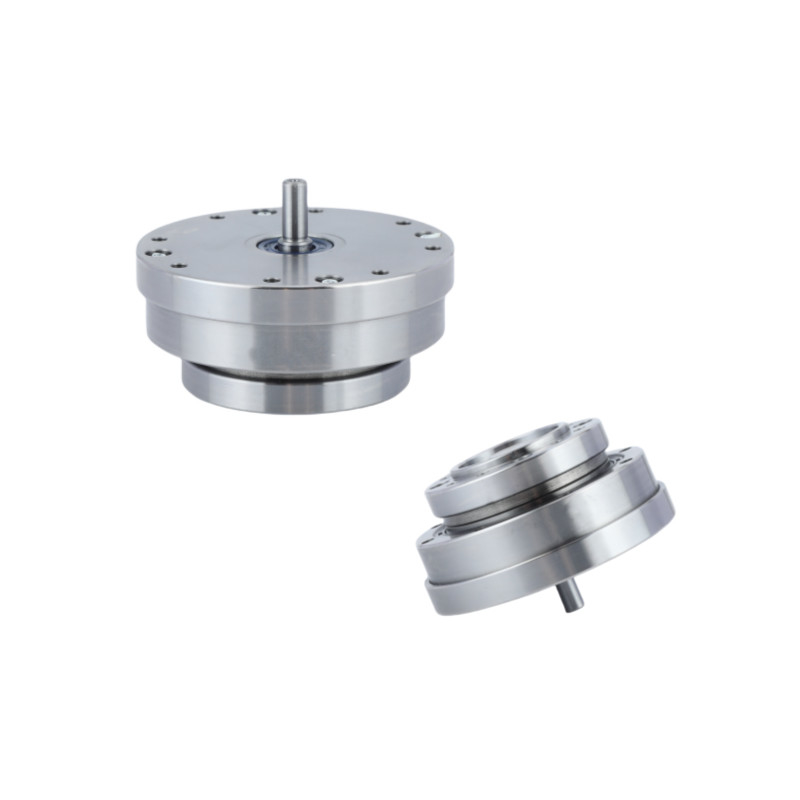

Подробные изображения
| Ключевые характеристики LHT - IV модели 25 гармонических механизмов | |||
| Продукт | Модель 25 Гармонический привод | ||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
5600 оборотов/мин | ||
|
Максимальная скорость ввода
|
3500 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
25 | ||
|
Вес
|
10,99 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Промышленные роботы | Аэрокосмические | Машины с ЧПУ |
