Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LHT-40-XX-U-IV
Максимальный крутящий момент Модель 40 Запечатанная гармоническая приводная коробка передач
Описание продукта
Редукторы гармонии имеют свой класс, когда дело доходит до управления движением и механической передачи энергии.
Редукторы волн напряжения предлагают такие преимущества, как высокие соотношения уменьшения в одной ступени, нулевая обратная реакция и высокая точность, которые не могут быть сравнены с обычными редукторами.
Гонки с гармоническим редуктором имеют три основных компонента: генератор волн, гибкий сплин и круговой сплин.
Эта простая конструкция из трех элементов в сочетании с уникальным принципом работы позволяет чрезвычайно высокое соотношение уменьшения в очень компактной и легкой упаковке.Размер и вес рыболовного средства не изменяются в зависимости от соотношения уменьшенияВысокие характеристики этой технологии передач включают:нулевой обратный отклик, высокий крутящий момент, компактный размер, отличная точность положения и повторяемость - все это прямой результат уникального принципа работы.
Как это работает
Flexspline немного меньше по диаметру и имеет на два зуба меньше, чем Круговая сплина.Эллиптическая форма генератора волн заставляет зубы Flexspline задействовать Круговую Сплину в двух противоположных областях по главной оси эллипсаДля каждого 180 градусов по часовой стрелке вращения генератора волны Flexspline зубы продвигаются против часовой стрелки на один зуб по отношению к круговой стрелке.Каждое полное вращение по часовой стрелке генератора волн приводит к Flexspline движение против часовой стрелки на два зуба от его первоначального положения относительно Круговой стрелки
Таблица номинальных параметров
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | В кг | Час | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

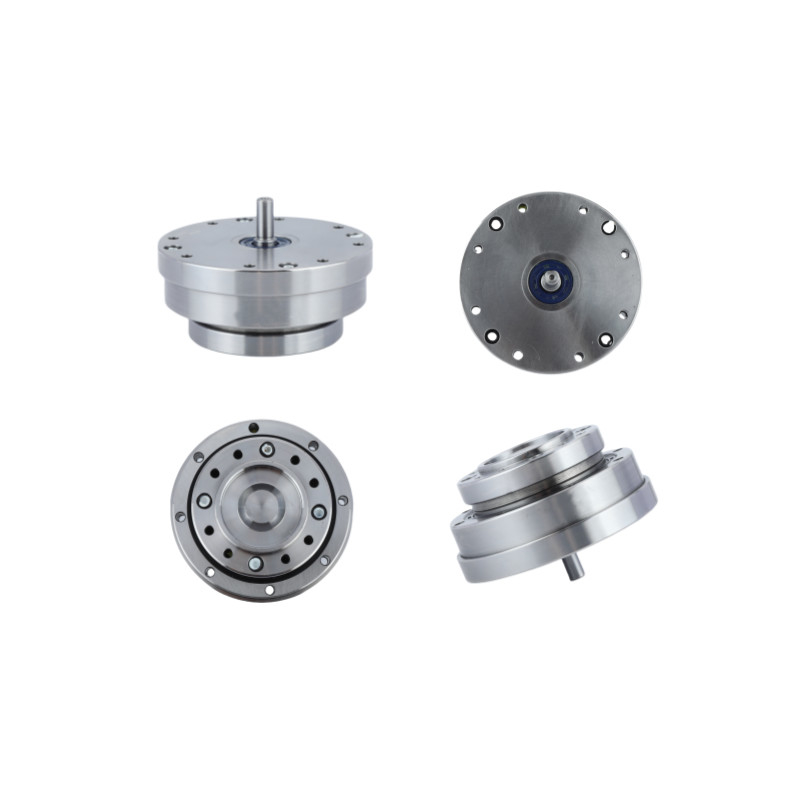

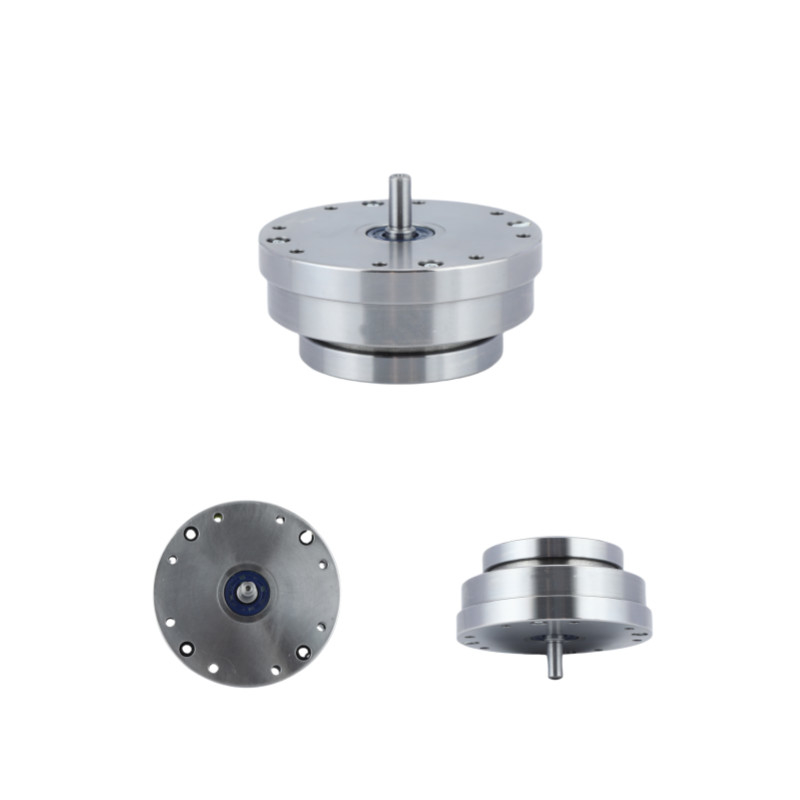

Подробные изображения
| Ключевые характеристики гармонических механизмов LHT - IV модели 40 | |||
| Продукт | Редуктор волн напряжения модели 40 | ||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | ||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
4000 оборотов в минуту | ||
|
Максимальная скорость ввода
|
3000 оборотов в минуту | ||
|
Проектированная жизнь
|
15000 часов | ||
|
Модель
|
40 | ||
|
Вес
|
7 кг | ||
| Гарантия | 1 год | ||
| Применение | Обрабатывающие машины, системы измерений, анализа и испытаний, роботы | ||
Заявления
|
|
|
| Промышленные роботы | Медицинские изделия | Гуамноидные роботы |
|
|
|
| Оптические машины | Полупроводники | Аэрокосмические |
