Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники

Коробка передач с высоким понижением гармонического привода

Граница передач гармонического привода волны напряжения

Редуктор волны гармонического натяжения

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LSN-14-XX-U-II

Свяжитесь с нами

Запросите цитату

Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники

Подробная информация о продукции

Модель:

Продукт:

Редуктор волн напряжения модели 14

Компоненты:

Генератор волн, флексплин, круговой сплин

Соотношение уменьшения:

50:1, 80:1, 100:1, 120:1

Противная реакция:

≤ 20 сек дуги

Номинальный крутящий момент при входе 2000 р/мин:

5от 0,4 до 7,8 Нм

Пиковый крутящий момент при запуске и остановке:

от 18 до 28 Нм

Средняя скорость ввода:

3500 оборотов/мин

Проектированная жизнь:

15000 часов

Особенности:

Высокая способность крутящего момента, высокая точность и низкая обратная реакция

Вес:

0.39 кг

Применение:

Новая энергетическая промышленность, робототехника, аэрокосмическая промышленность, машины с ЧПУ

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

Высокие соотношения уменьшения

Серия LSN представляет собой комплектующие с высоким крутящим моментом в сочетании с высокоточным выходной подшипником и фланцем для перекрестного ролика.Серия LSN II доступна в 5 размерах с соотношениями 50От 1 до 160:1Если ваше применение не требует высокого крутящего момента, серия передач LSN является отличным альтернативным редуктором.

Ключевые особенности

Никакой реакции
Пиковый крутящий момент при запуске и остановке: от 18 до 28 Нм
Точность < 1 дуговая минута
Соотношение уменьшения от 50:1 до 120:1
Высокая торсионная жесткость
Высокая эффективность
Безупречная работа
Крепкий выходной подшипник с перекрестным роликом
Выходной фланц для прямой установки груза

Спецификации

Модель	Коэффициент уменьшения	Номинальный крутящий момент при входе 2000 р/мин		Допустимый максимальный крутящий момент при запуске и остановке		Максимально допустимое значение среднего крутящего момента нагрузки		Максимально допустимый моментный крутящий момент		Максимально допустимая скорость вращения ввода	Средняя допустимая вращательная скорость ввода	Противная реакция	Вес	Продолжительность работы
		Номинальный крутящий момент при входе 2000 р/мин						Максимально допустимый моментный крутящий момент		Масла	Масла	Противная реакция	Вес	Продолжительность работы
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Арк сек	в кг	Час
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

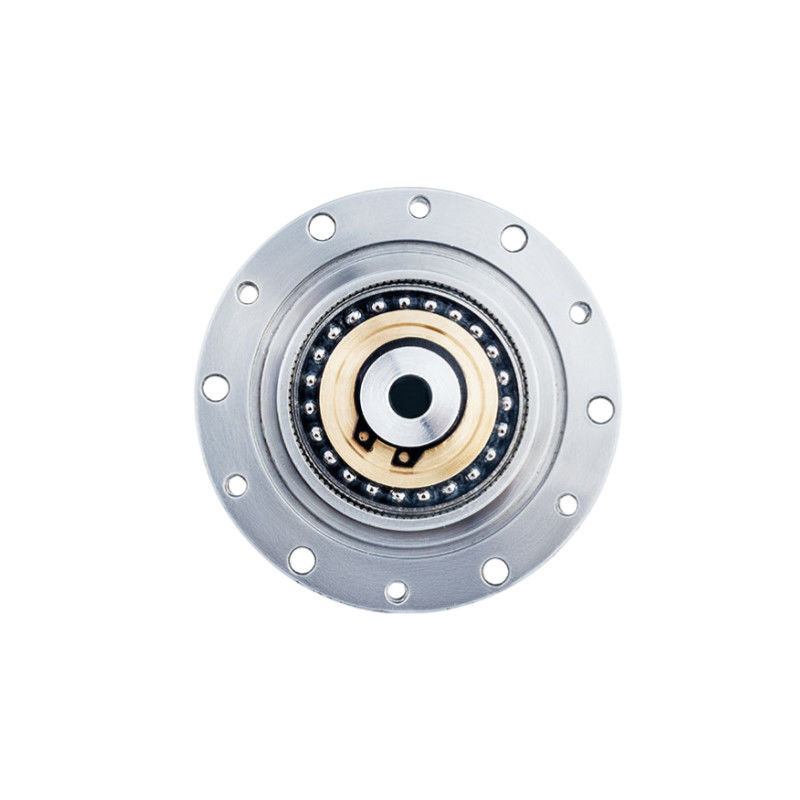

Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники 1

Подробные изображения

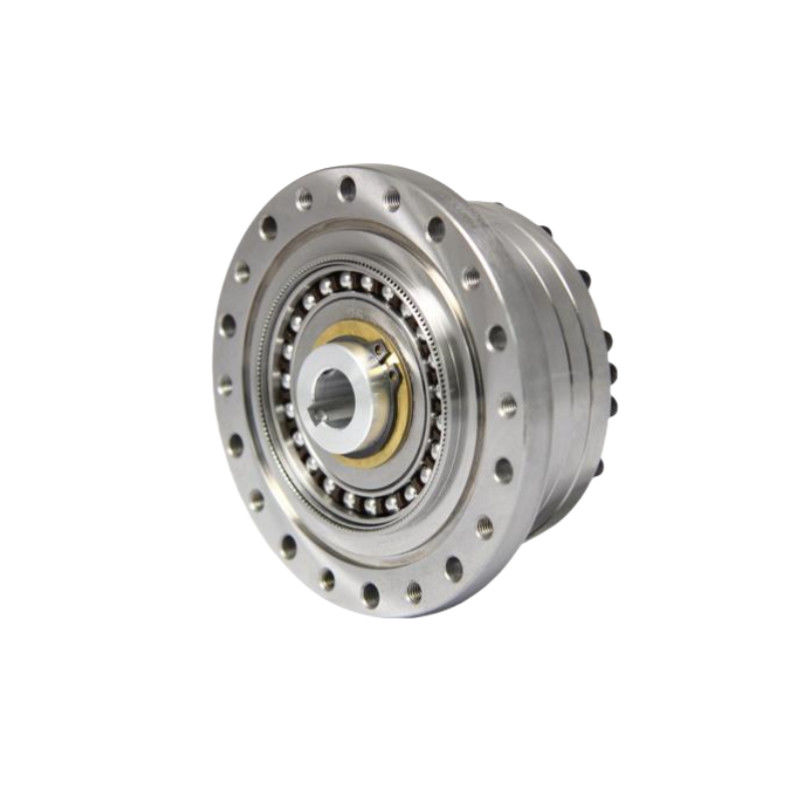

Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники 2

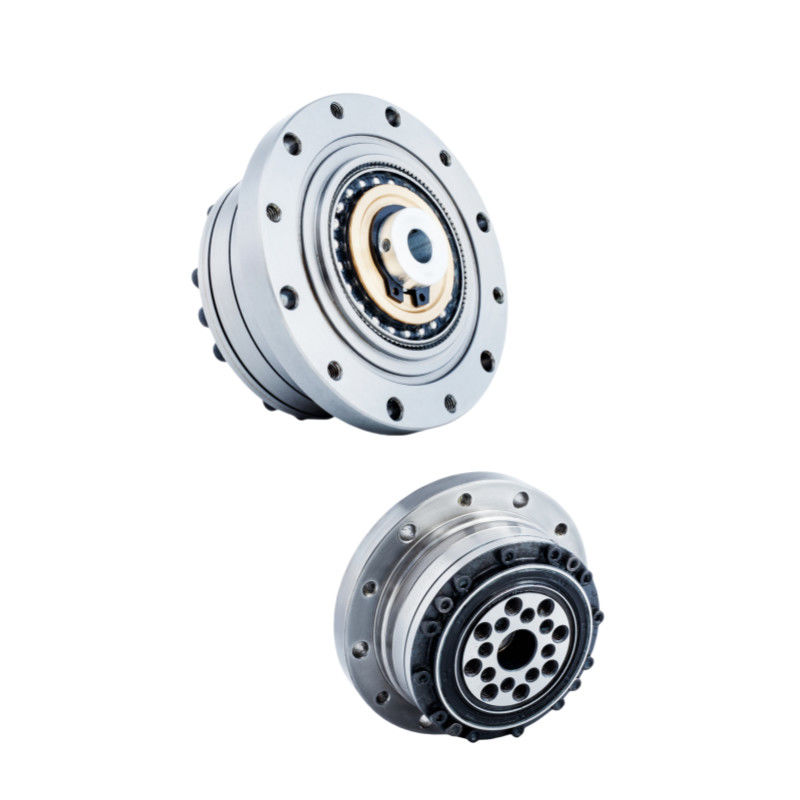

Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники 3

Высокоредукционный гармонический приводной коробка редуктор волн напряжения для робототехники 4

	Ключевые характеристики гармонических механизмов LSN - II модели 14
	Продукт	Модель 14 Гармонический привод
	Компоненты	генератор волн, флексплин, круговая сплин
	Соотношение уменьшения	50:1, 80:1, 100:1, 120:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	3500 оборотов в минуту
	Максимальная скорость ввода	8500 оборотов/мин
	Проектированная жизнь	15000 часов
	Модель	14
	Вес	0.39 кг
	Гарантия	1 год

Заявления


Промышленные роботы	Медицинские изделия	Гуамноидные роботы

Оптические машины	Аэрокосмические	Производственные системы
