Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-20-XX-U-II

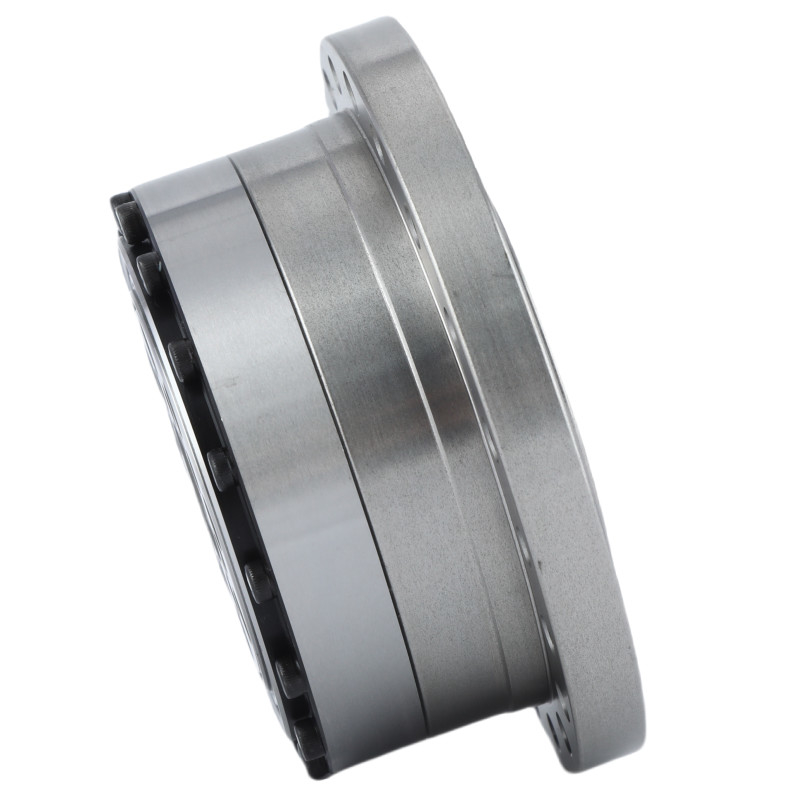

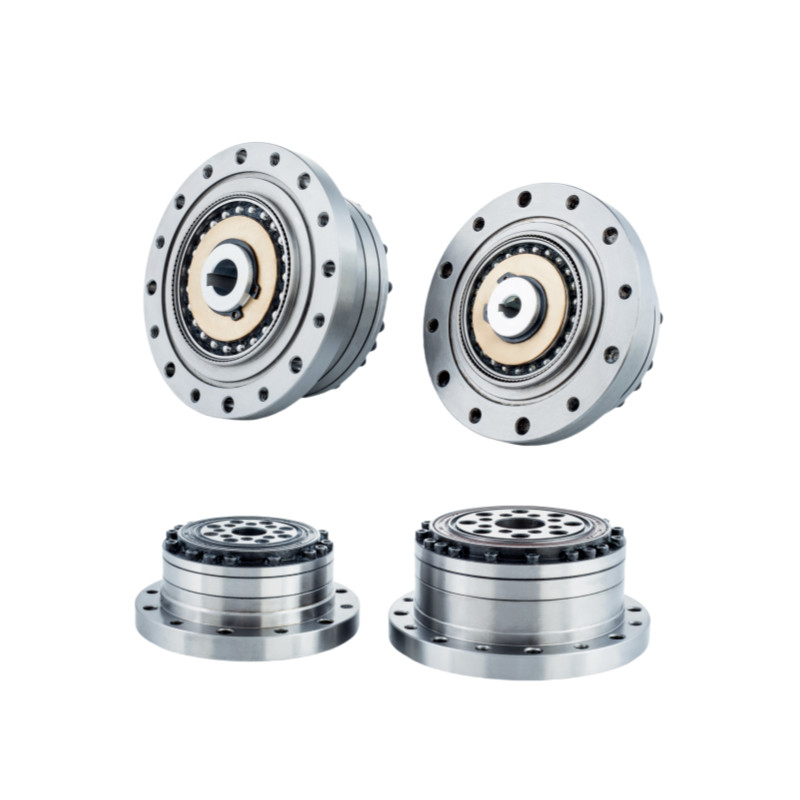

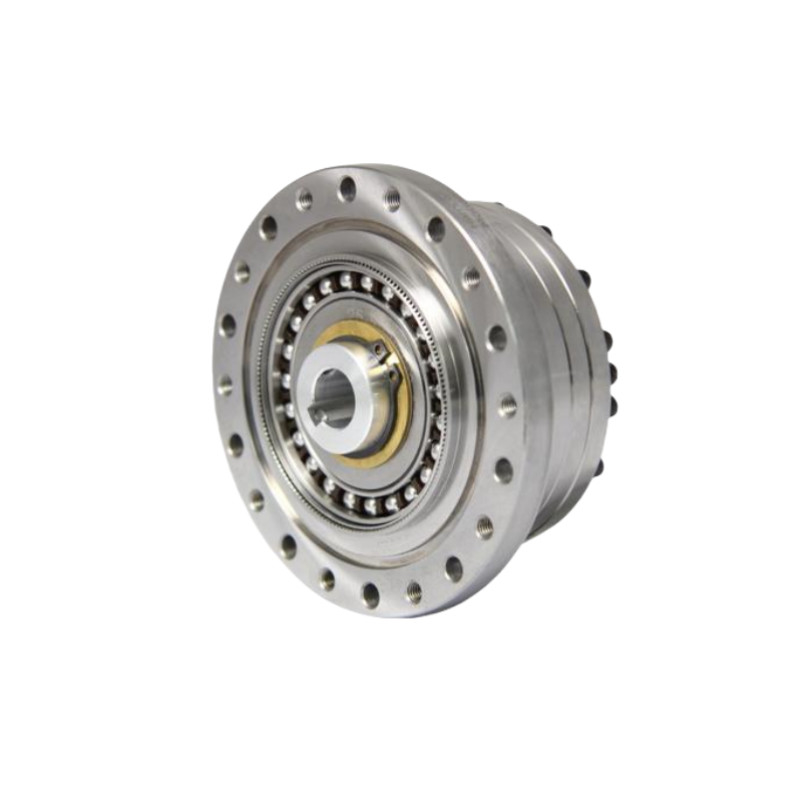

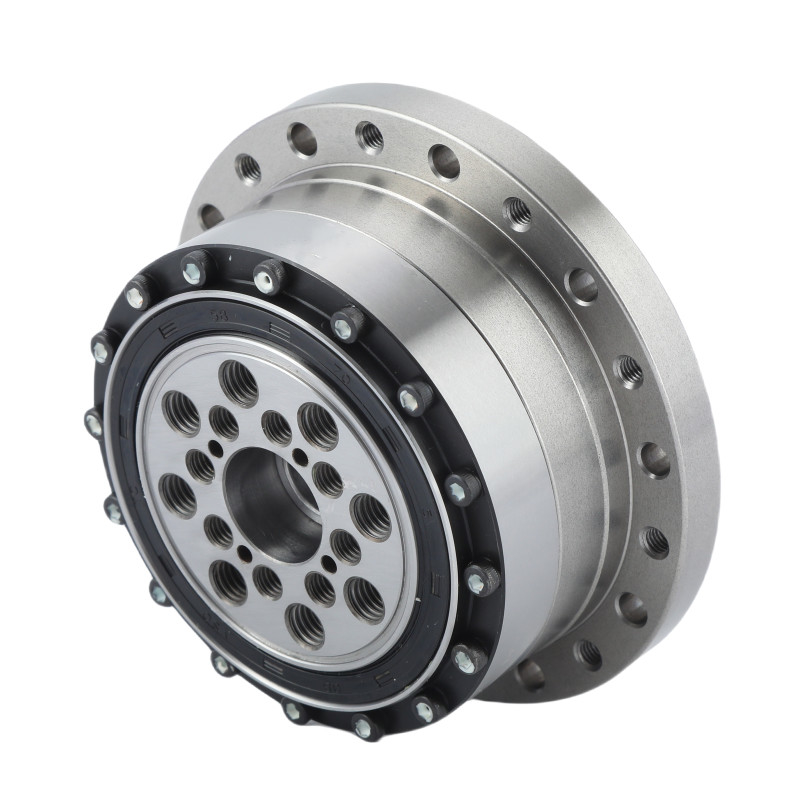

Серия LSN представляет собой комплектующие с высоким крутящим моментом в сочетании с высокоточным выходной подшипником и фланцем для перекрестного ролика.Серия LSN II доступна в 5 размерах с соотношениями 50От 1 до 160:1Если ваше приложение не требует высокого крутящего момента, передача серии LSN является отличным альтернативным передачей.
Серия LSN - это легкая линейка продуктов, предназначенная для уменьшения веса самого механического оборудования и облегчения легкой конструкции промышленных роботов.Это позволяет увеличить скорость и увеличить грузоподъемность промышленных роботов..
Как это работает
Flexspline немного меньше по диаметру и имеет на два зуба меньше, чем Круговая сплина.Эллиптическая форма генератора волн заставляет зубы Flexspline задействовать Круговую Сплину в двух противоположных областях по главной оси эллипсаДля каждого 180 градусов по часовой стрелке вращения генератора волны Flexspline зубы продвигаются против часовой стрелки на один зуб по отношению к круговой стрелке.Каждое полное вращение по часовой стрелке генератора волн приводит к Flexspline движение против часовой стрелки на два зуба от его первоначального положения относительно Круговой стрелки.
|
Ключевые особенности
|
Преимущества
Легкая конструкция достигается за счет оптимизированного дизайна и использования высококачественных материалов, что приводит к значительному сокращению веса продукта на 30%.
Стандартная конструкция ствола в форме чашки для гибкого колеса в сочетании с высокой жесткостью полных роликовых перекрестных подшипников.
Используя самостоятельно разработанный процесс тепловой обработки CMP, конструкция зубного профиля LS обеспечивает точное шлифование с точностью 1um.
Компактный и сжатый конструктивный дизайн, с нулевой реакцией, прямым подключением двигателя и удобной установкой.
Вход и выход коаксиальны.
Отличная точность позиции и повторяемость.
Лист спецификации
| Модель | Соотношение уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода | Средняя допустимая вращательная скорость ввода | Противная реакция | Вес | Продолжительность работы | ||||
| Масла | Масла | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Рисунок
|
Ключевые характеристики гармонического редуктора LSN - II модели 20 | |||
| Продукт | Модель 20 Гармонические приводы | |||
|
Компоненты
|
Генератор волн, флексплин, круговой сплин | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
3500 оборотов в минуту | |||
|
Максимальная скорость ввода
|
6500 оборотов/мин | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
20 | |||
|
Вес
|
00,73 кг | |||
| Гарантия | 1 год | |||
