Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
LSN-25-XX-U-II

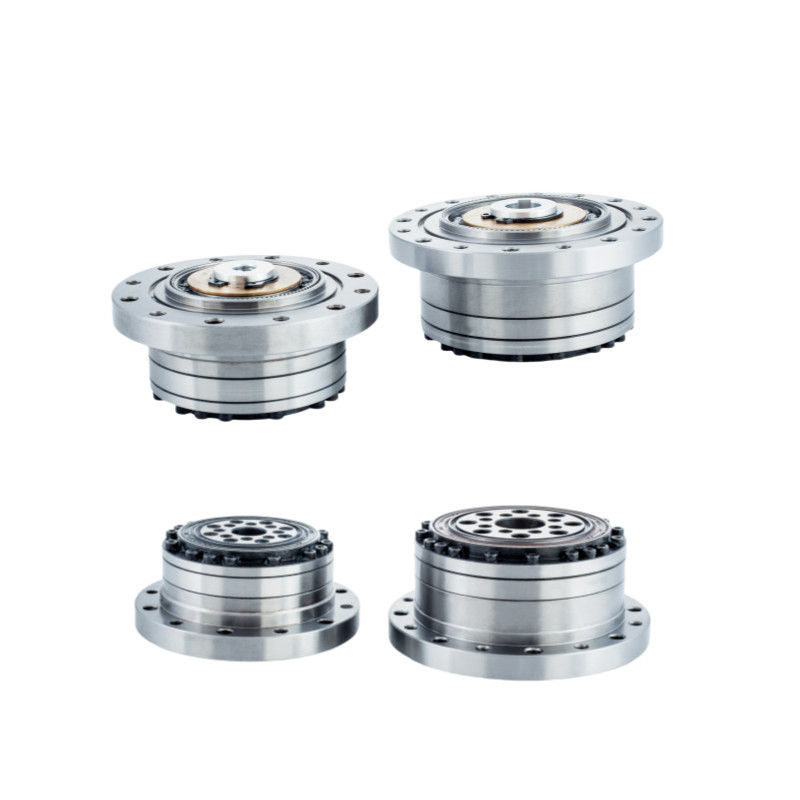

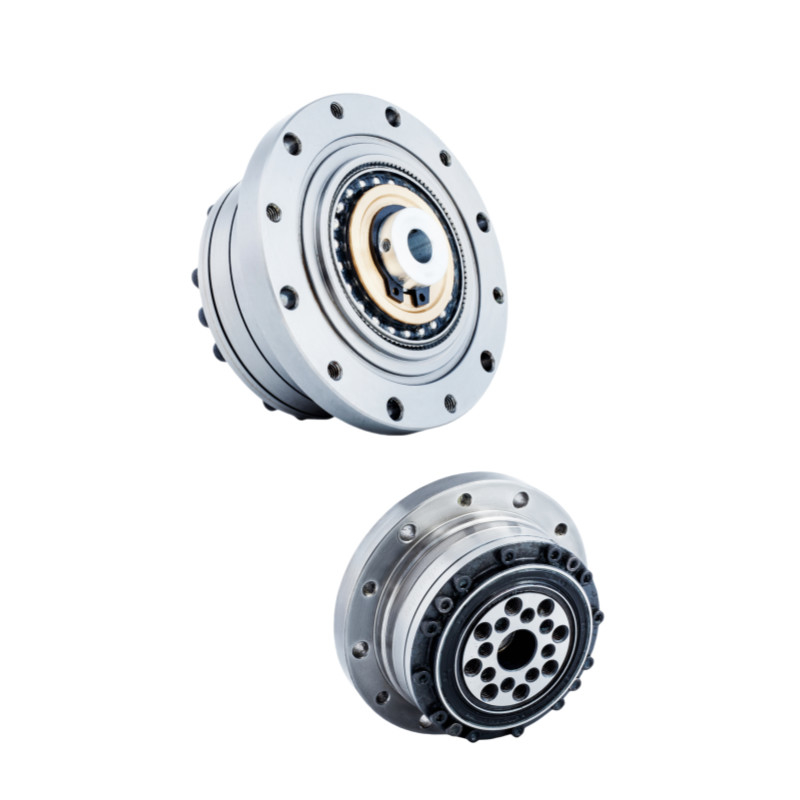

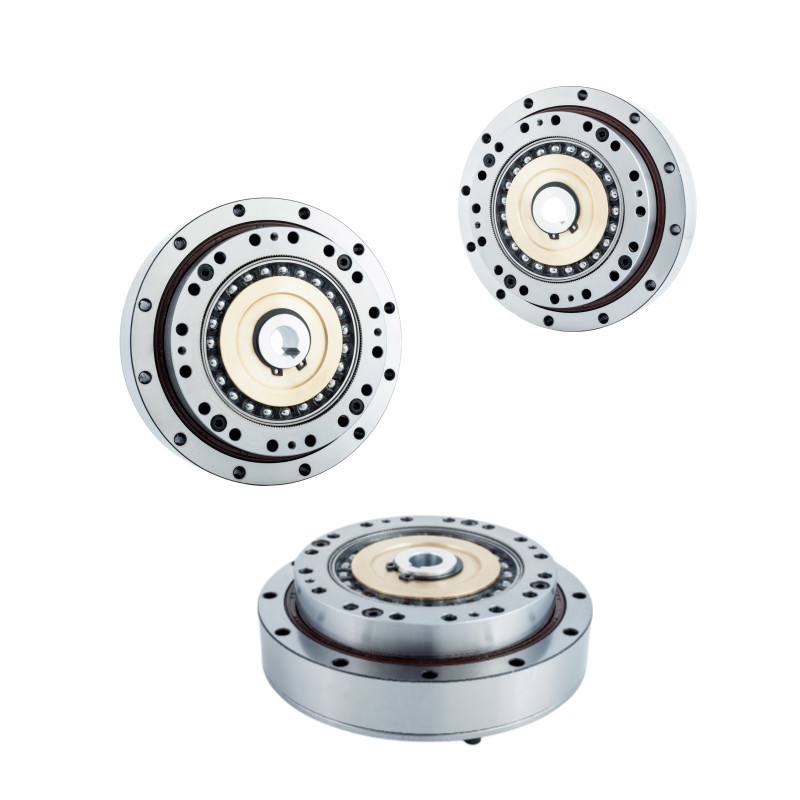

30% более легкий гармонический редуктор, редуктор волн напряжения
Гармонический редуктор серии LSN идеально подходит для приложений, где вес является критическим фактором, но требуется высокий крутящий момент и нулевая обратная реакция.LSN - 25 - XX - U - II представляет собой набор передач с высоким крутящим моментом, объединенный с высокоточным выходной подшипником и фланцем.Это очень компактное, надежное и простое в использовании решение для редукторов.1.
Как это работает
Flexspline немного меньше по диаметру и имеет на два зуба меньше, чем Круговая сплина.Эллиптическая форма генератора волн заставляет зубы Flexspline задействовать Круговую Сплину в двух противоположных областях по главной оси эллипсаДля каждого 180 градусов по часовой стрелке вращения генератора волны Flexspline зубы продвигаются против часовой стрелки на один зуб по отношению к круговой стрелке.Каждое полное вращение по часовой стрелке генератора волн приводит к Flexspline движение против часовой стрелки на два зуба от его первоначального положения относительно Круговой стрелки.
|
Ключевые особенности
|
Преимущества
Легкая конструкция достигается за счет оптимизированного дизайна и использования высококачественных материалов, что приводит к значительному сокращению веса продукта на 30%.
Стандартная конструкция ствола в форме чашки для гибкого колеса в сочетании с высокой жесткостью полных роликовых перекрестных подшипников.
Используя самостоятельно разработанный процесс тепловой обработки CMP, конструкция зубного профиля LS обеспечивает точное шлифование с точностью 1um.
Компактный и сжатый конструктивный дизайн, с нулевым обратным воздействием, прямым подключением двигателя и удобной установкой.
Вход и выход коаксиальны.
Отличная точность позиции и повторяемость.
Лист спецификации
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода | Средняя допустимая вращательная скорость ввода | Противная реакция | Вес | Продолжительность работы | ||||
| Масла | Масла | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
Рисунок
|
Ключевые характеристики гармонического редуктора LSN - II модели 25 | |||
| Продукт | Модель 25 Гармонические приводы | |||
|
Компоненты
|
генератор волн, флексплин, круговая сплин | |||
|
Соотношение уменьшения
|
50:1, 80:1, 100:1, 120:1 | |||
|
Противная реакция
|
Менее 20 дуговых секунд | |||
|
Средняя скорость ввода
|
3500 оборотов в минуту | |||
|
Максимальная скорость ввода
|
5600 оборотов/мин | |||
|
Проектированная жизнь
|
15000 часов | |||
|
Модель
|
25 | |||
|
Вес
|
1.14 кг | |||
| Гарантия | 1 год | |||
Заявления
|
|
|
| Промышленные роботы | Гуамноидные роботы | Полупроводники |
