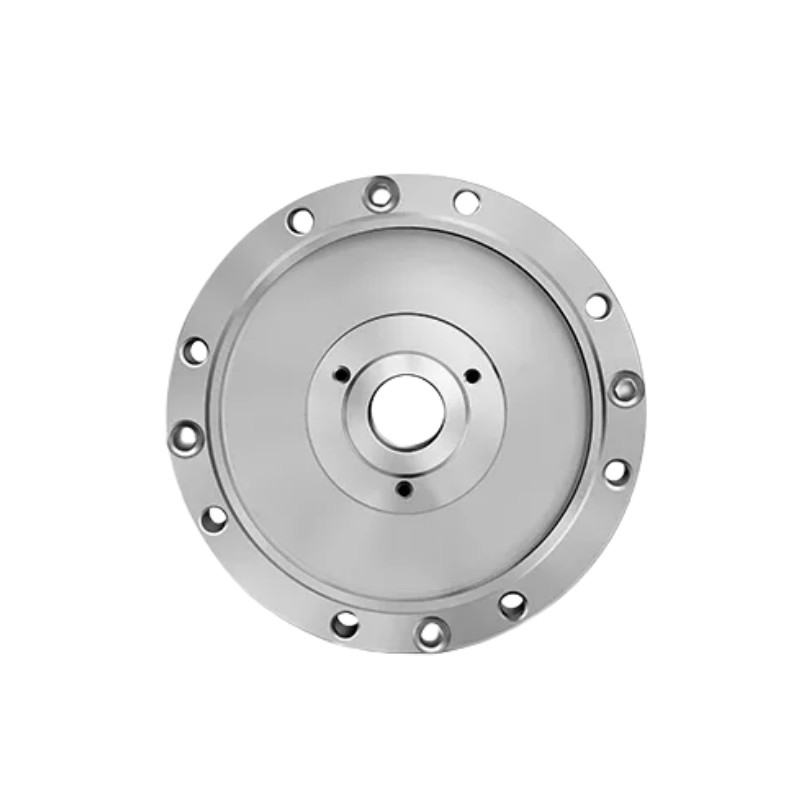

30% легче гармонический привод редукторные шестерни LSN-II серии Модель 32 высокая точность

Редуктор гармонического привода модели 32

Высокоточный гармонический редуктор привода

Высокоточный гармонический редуктор передач

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

LSN-32-XX-U-II

Свяжитесь с нами

Запросите цитату

30% легче гармонический привод редукторные шестерни LSN-II серии Модель 32 высокая точность

Подробная информация о продукции

Продукт:

Модель 32 Уменьшитель волны напряжения Гармонические редукторы

Соотношение уменьшения:

50:1, 80:1, 100:1, 120:1

Противная реакция:

≤ 20 сек дуги

Номинальный крутящий момент при входе 2000 р/мин:

от 76 до 137 Нм

Пиковый крутящий момент при запуске и остановке:

от 216 до 353 Нм

Средняя скорость ввода:

3500 оборотов/мин

Максимальная скорость ввода:

4800 r/min

Проектированная жизнь:

15000 часов

Особенности:

Легкий вес, высокая точность, высокая точность, нулевая реакция

Вес:

2.47 кг.

Применение:

Гуманоидные роботы, легкие металлические и пластиковые инструменты, космическое оборудование, оптиче

Гарантия:

1 год

Условия оплаты и доставки

Количество мин заказа

1 комплект

Цена

To Be Negotiated

Упаковывая детали

Картонная коробка

Время доставки

3-4 недели

Условия оплаты

T/T

Поставка способности

20000 комплектов в месяц

Сопутствующие продукты

Легкая масса 2,47 кг Модель 32 Редуктор волн напряжения низкий отклик гармонические шестерени

Лучшая цена

Низкий отклик и высокая эффективность Модель 25 Ультралегкий редуктор волн напряжения Гармонические шестерени

Лучшая цена

Уменьшитель волны напряжения модели 20 серии LSN с высоким соотношением сокращения 0,73 кг

Лучшая цена

Компактный и легкий дизайн редуктора волн напряжения серии LSN

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

30% более легкий гармонический редуктор передач LSN - II серии Модель 32 Высокоточный редуктор волн напряжения

Name: 30% легче гармонический привод редукторные шестерни LSN-II серии Модель 32 высокая точность
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-32-XX-U-II
Availability: InStock

Гармонический редуктор серии LSN идеально подходит для применений, где вес является критическим фактором, но требуется высокий крутящий момент и нулевая обратная связь.LSN - 32 - XX - U - II представляет собой набор передач с высоким крутящим моментом в комплекте с высокоточным выходной подшипником и фланцемЭто очень компактное, надежное и простое в использовании решение для редукторов.1.

Как это работает

Flexspline немного меньше по диаметру и имеет на два зуба меньше, чем Круговая сплина.Эллиптическая форма генератора волн заставляет зубы Flexspline задействовать Круговую Сплину в двух противоположных областях по главной оси эллипсаДля каждого 180 градусов по часовой стрелке вращения генератора волны Flexspline зубы продвигаются против часовой стрелки на один зуб по отношению к круговой стрелке.Каждое полное вращение по часовой стрелке генератора волн приводит к Flexspline движение против часовой стрелки на два зуба от его первоначального положения относительно Круговой стрелки.

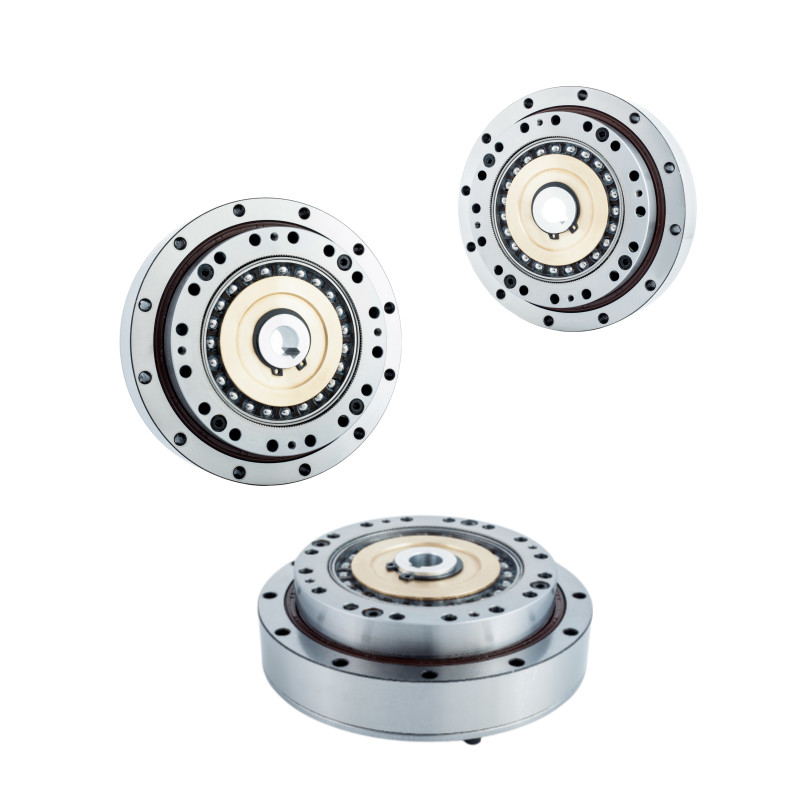

30% легче гармонический привод редукторные шестерни LSN-II серии Модель 32 высокая точность 0

Ключевые особенности

Никакой реакции
Пиковый крутящий момент при запуске и остановке: от 216 до 353 Нм
Соотношение уменьшения от 50:1 до 120:1
Средняя масса на 30% меньше, чем в стандартной серии
Высокая торсионная жесткость
Высокая эффективность
Компактный и простой дизайн
Крепкий выходной подшипник с перекрестным роликом
Выходной фланц для прямой установки груза

Преимущества

Высокая точность:Поскольку несколько зубов одновременно находятся в двух 180° симметричных позициях,ошибки наклона зубов редукторов и совокупные ошибки наклона зубов имеют среднее влияние на точность вращения, что способствует очень высокой точности положения и точности вращения.

Большое отношение привода:Одноступенчатое гармоничное приводное устройство имеет простую структуру с соотношением привода от 30:1 до 500:1Таким образом, три основных компонента на одной оси могут реализовать высокое отношение привода.

Высокая грузоподъемность:В системах натяжной передачи, взаимодействие между зубами является своего рода поверхностным контактом.что означает, что грузоподъемность выше, чем у других форм привода.

Компактный и легкий:Его объем и вес значительно уменьшены по сравнению с обычными механизмами передач, поэтому размер небольшой, а вес легкий.

Высокая эффективность привода и длительный срок службы.

Высокая устойчивость без удара и мало шума.

Лист спецификации

Модель	Соотношение уменьшения	Номинальный крутящий момент при входе 2000 р/мин		Допустимый максимальный крутящий момент при запуске и остановке		Максимально допустимое значение среднего крутящего момента нагрузки		Максимально допустимый моментный крутящий момент		Максимально допустимая скорость вращения ввода	Средняя допустимая вращательная скорость ввода	Противная реакция	Вес	Продолжительность работы
		Номинальный крутящий момент при входе 2000 р/мин						Максимально допустимый моментный крутящий момент		Масла	Масла	Противная реакция	Вес	Продолжительность работы
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Арк сек	в кг	Час
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

Рисунок

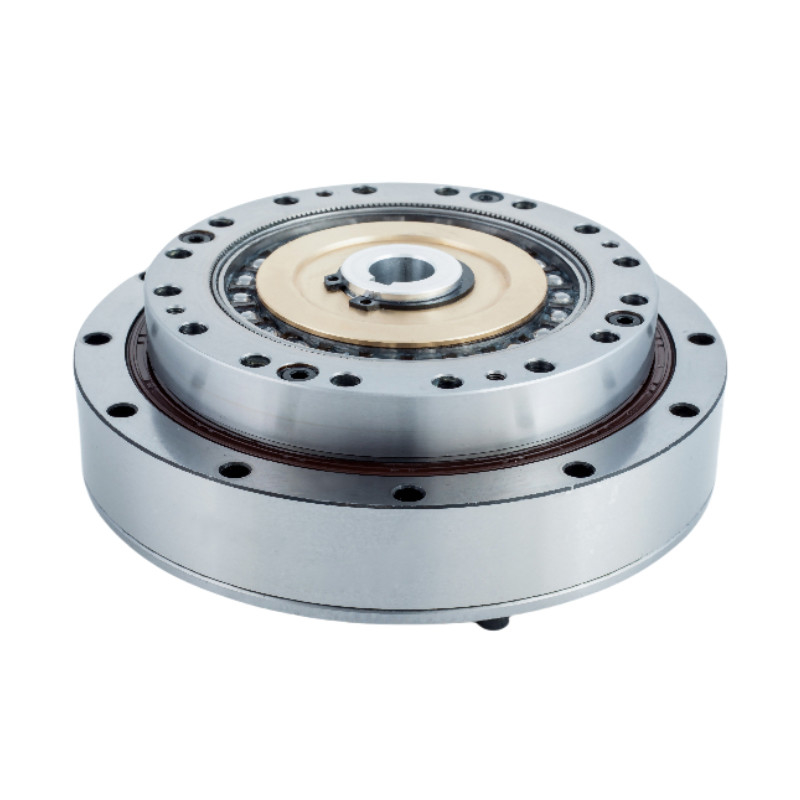

30% легче гармонический привод редукторные шестерни LSN-II серии Модель 32 высокая точность 5

	Ключевые характеристики гармонического редуктора LSN - II модели 32
	Продукт	Модель 32 Гармонические приводы
	Компоненты	Генератор волн, флексплин, круговой сплин
	Соотношение уменьшения	50:1, 80:1, 100:1, 120:1
	Противная реакция	Менее 20 дуговых секунд
	Средняя скорость ввода	3500 оборотов в минуту
	Максимальная скорость ввода	4800 оборотов в минуту
	Проектированная жизнь	15000 часов
	Модель	32
	Вес	2.47 кг
	Гарантия	1 год
