Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Модель 8, модель 11
Описание продукта

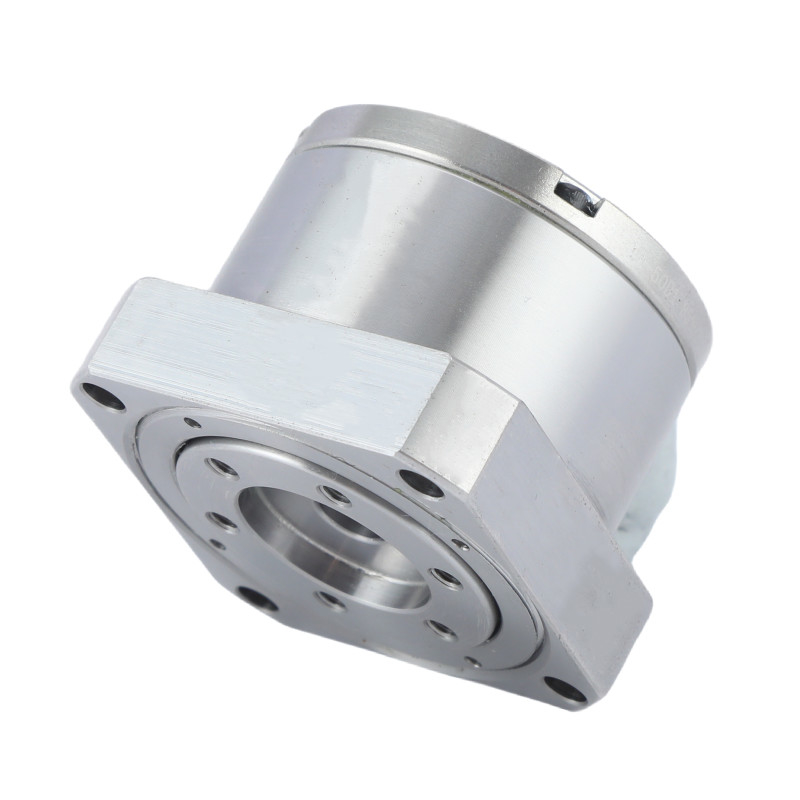

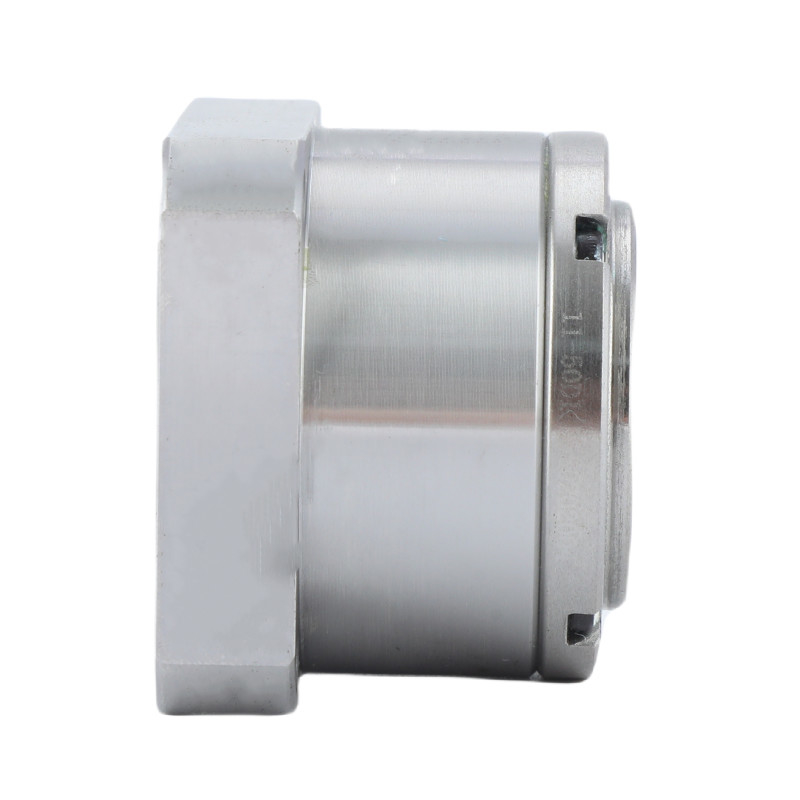

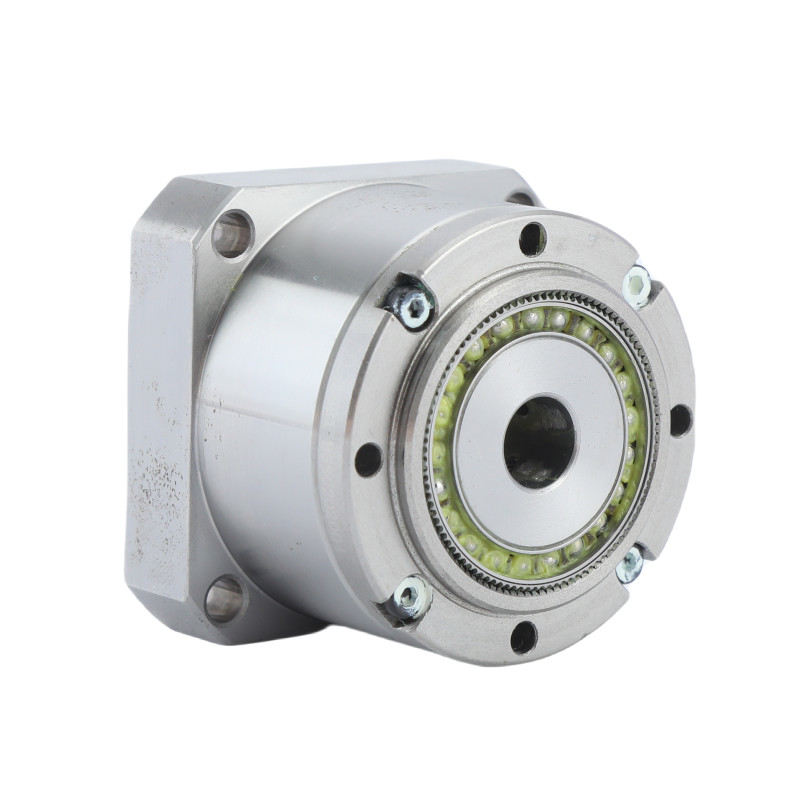

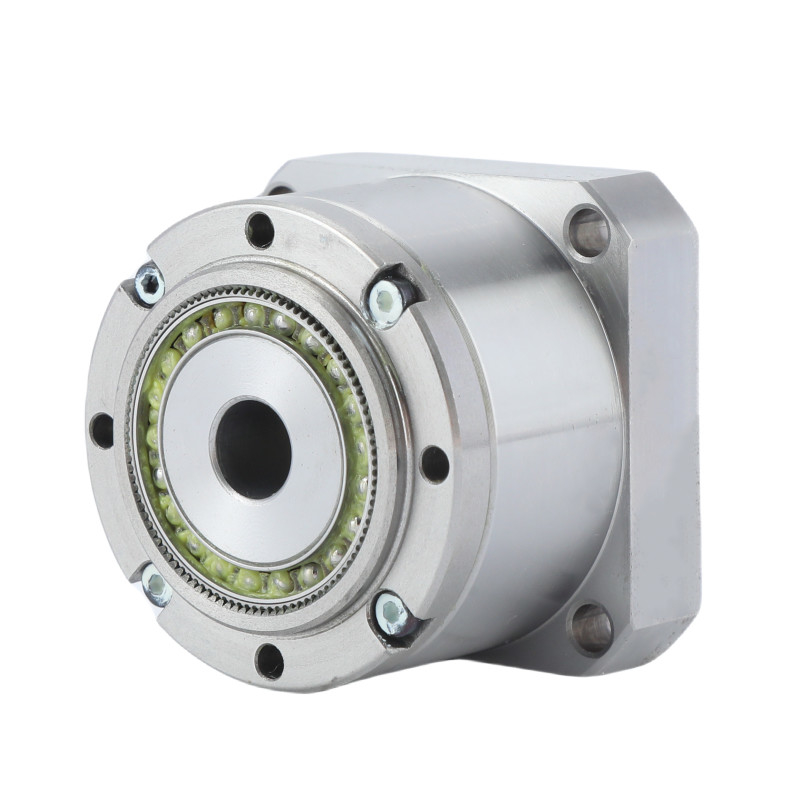

Модель 8 и модель 11 гармонического привода серии LS и LH известны как мини-образный редуктор волны напряжения.
Миниатюрные редукторы волн напряжения серии LS и LH обеспечивают высокую точность позиционирования в очень компактной упаковке.
Эти мини-передатчики с гармоническим приводом подходят для применения в полупроводниках и робототехнике, особенно для небольших промышленных и совместных роботов.промышленные машины, где вес является критическим фактором.
Как это работает
Flexspline немного меньше по диаметру и имеет на два зуба меньше, чем Круговая сплина.Эллиптическая форма генератора волн заставляет зубы Flexspline задействовать Круговую Сплину в двух противоположных областях по главной оси эллипсаДля каждого 180 градусов по часовой стрелке вращения генератора волны Flexspline зубы продвигаются против часовой стрелки на один зуб по отношению к круговой стрелке.Каждое полное вращение по часовой стрелке генератора волн приводит к Flexspline движение против часовой стрелки на два зуба от его первоначального положения относительно Круговой стрелки.
Ключевые особенности
Ультраплоский дизайнСерия Miniature предлагает сверхплоскую гармоническую конструкцию привода, обеспечивающую совместимость с ограниченными пространством приложениями.
Легкое строительствоПроектированный из легких материалов,МиниатюраСерия минимизирует общий вес без ущерба для производительности.
Компактный размерС небольшим форм-фактором,Миниатюрасерийный гармонический привод идеально подходит для применений, где ограничения размера являются проблемой.
Подшипник с высокой жесткостьюИспользуя высокожесткие перекрестные подшипники,МиниатюраСерия обеспечивает плавное и точное управление движением, повышая общую производительность.
Наиболее высокие характеристики вводаВстроенный редуктор волн напряжения в сочетании с высокопроизводительным небольшим двигателем обеспечиваетМиниатюрасерии с наивысшими характеристиками ввода при тех же условиях передачи, обеспечивающих оптимальную эффективность и надежность.
Таблица параметров миниатюрного гармонического привода
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Ключевые атрибутыМиниатюрный редуктор волн напряжения серии LS и LH | |||
| Продукт | Мини-уменьшитель волны напряжения гармонический привод | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100 | ||
|
Противная реакция
|
менее 30 дуговой секунды | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
8, 11 | ||
|
Вес
|
0от 0,06 до 0,27 кг | ||
| Гарантия | 1 год | ||
Заявления
|
|
|
| Производственные системы | Аэрокосмические | Гуамноидные роботы |
