Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Модель 8, 11, 14, 17
Описание продукта
LHD - I серия гармонического привода - это высокомоторные ультраплоские агрегаты с волновой силовой установкой.
Гармонические приводы серии LHD - I спроектированы с компактной и простой компоновкой для легкой интеграции, помогают обеспечить небольшой отпечаток и снизить вес для ограниченных приложений.
Эти ультраплоские гармонические редукторы передач очень подходят для использования в качестве конечных соединений роботов и редукторов для конечных клиентов.
Эти новые скоростные агрегаты с высоким крутящим моментом и нулевой обратной реакцией имеют ультраплоскую конфигурацию и имеют большое перекрестное колесо с высокой жесткостью момента.
Ключевые особенности
Таблица номинальных параметров гармонического привода серии LHD
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (масло) | Допустимая средняя скорость вращения ввода (масло) | Противная реакция | Вес | Продолжительность работы |
| Nm | Nm | Nm | Nm | r/min | r/min | Арк сек | В кг | Час | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

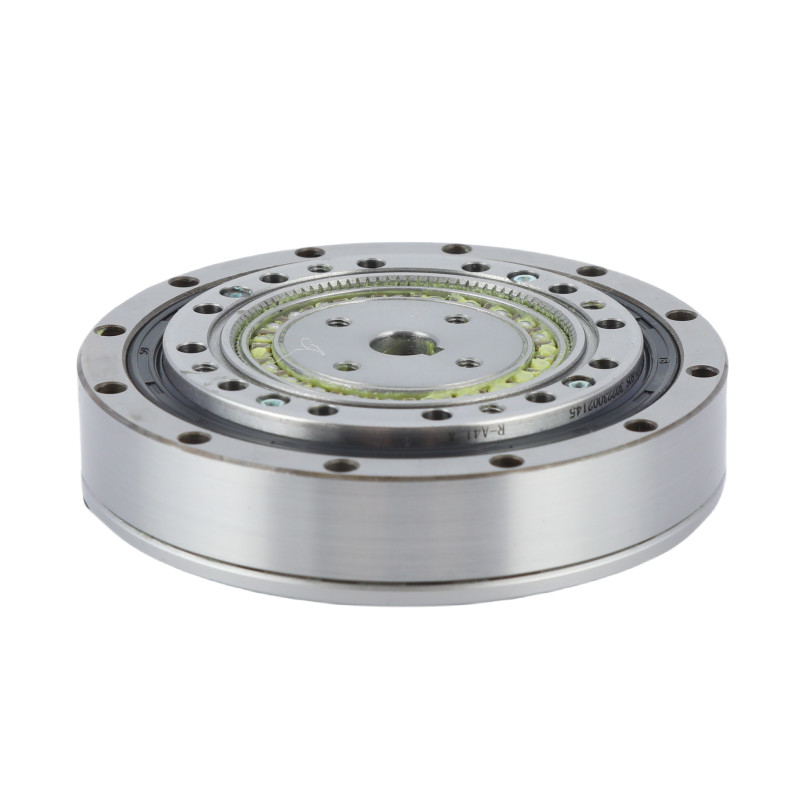

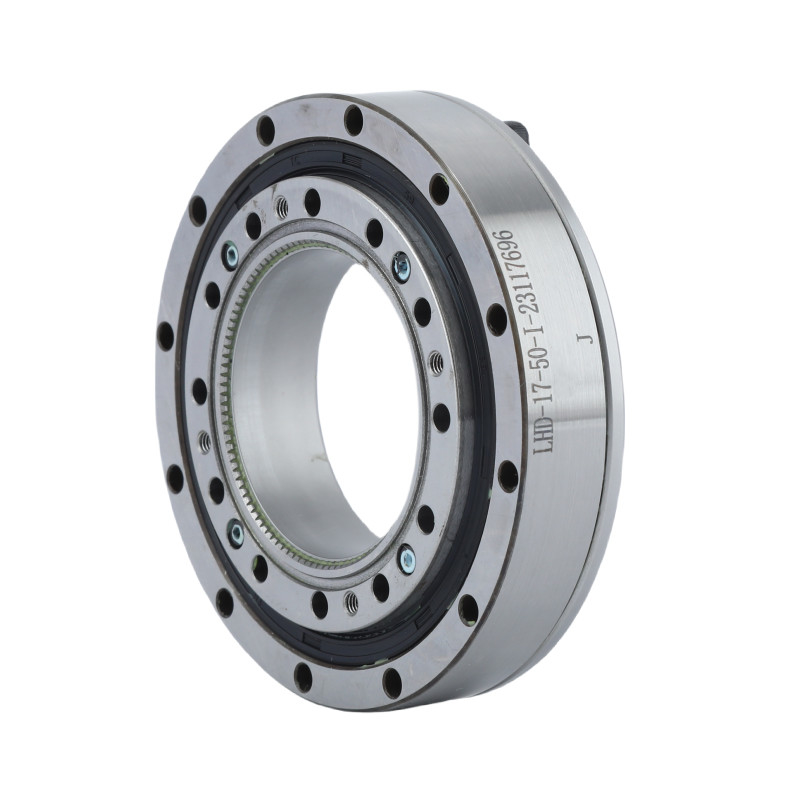

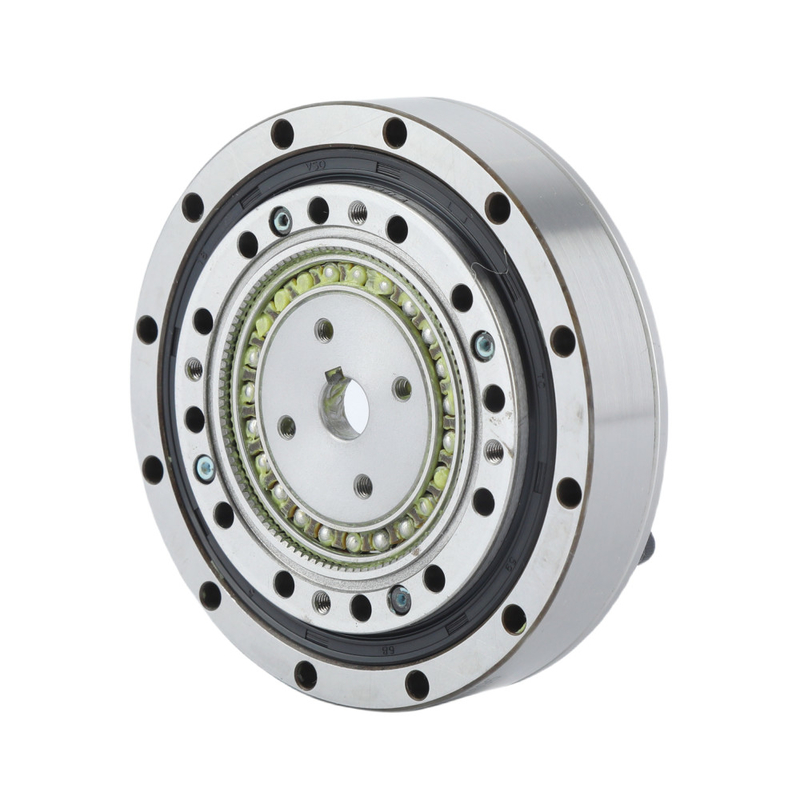

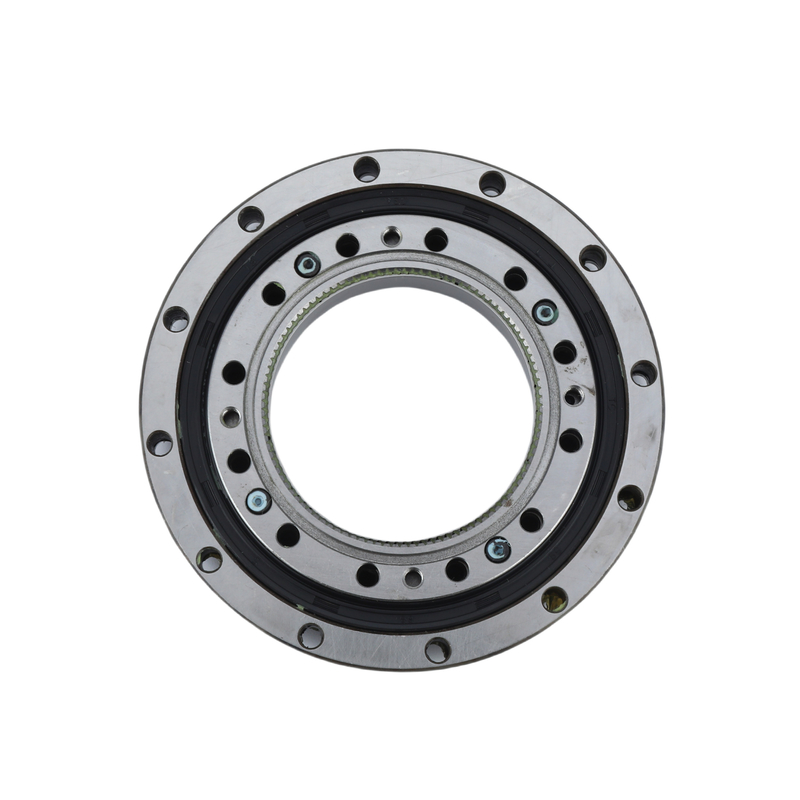

Подробные изображенияс гармоническим приводом серии LHD
| Ключевые характеристики ультраплоского редуктора волн напряжения | |||
| Продукт | Ультра - плоский гармонический привод | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100 | ||
|
Противная реакция
|
Менее 20 дуговых секунд | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
14, 17, 20, 25, 32 | ||
|
Вес
|
0от.34 до 1.9 кг | ||
| Гарантия | 1 год | ||
Заявления
| |
|
|
| Промышленные роботы | Машины с ЧПУ | Производственные системы |
Загрузить PDF-рисунки
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Частые вопросы
1Можно ли вернуть гармонический привод назад?
Кстати, это происходит в каждом типичном цикле роботов сотни раз в день: каждый раз, когда ось движется и замедляется быстро,Инерция нагрузки на выходной стороне передачи приводит к отступлению передачи (контролируемым образом), определяемый двигателем и контроллером).
2.Что делает гармонический привод?
Гаморнические приводы используются для увеличения выходного крутящего момента в редукторах, используемых в фрезе, производстве и в машинах, использующих роботизированные руки.
Да, конечно, мы можем настроить гармонический привод на основе конкретных требований и чертежей клиента.
4.Какое самое большое преимущество у ваших продуктов?
Мы можем предоставить полную серию продуктов, и качество нашего гармонического привода стабильно.
5.Каковы основные компоненты гармонического привода?
