Место происхождения:
Цзянсу, Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Модель 8, модель 11

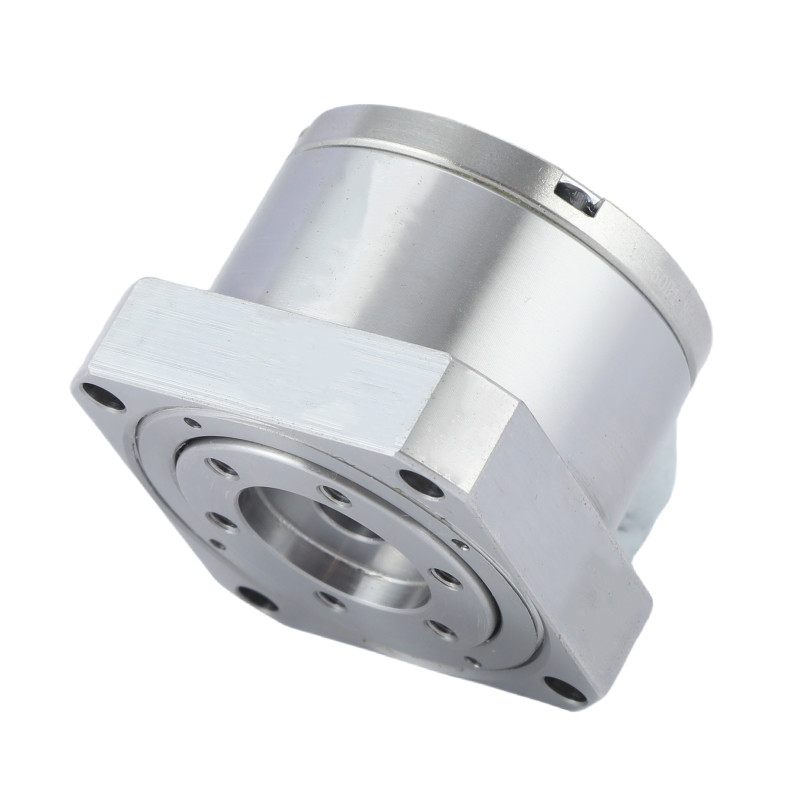

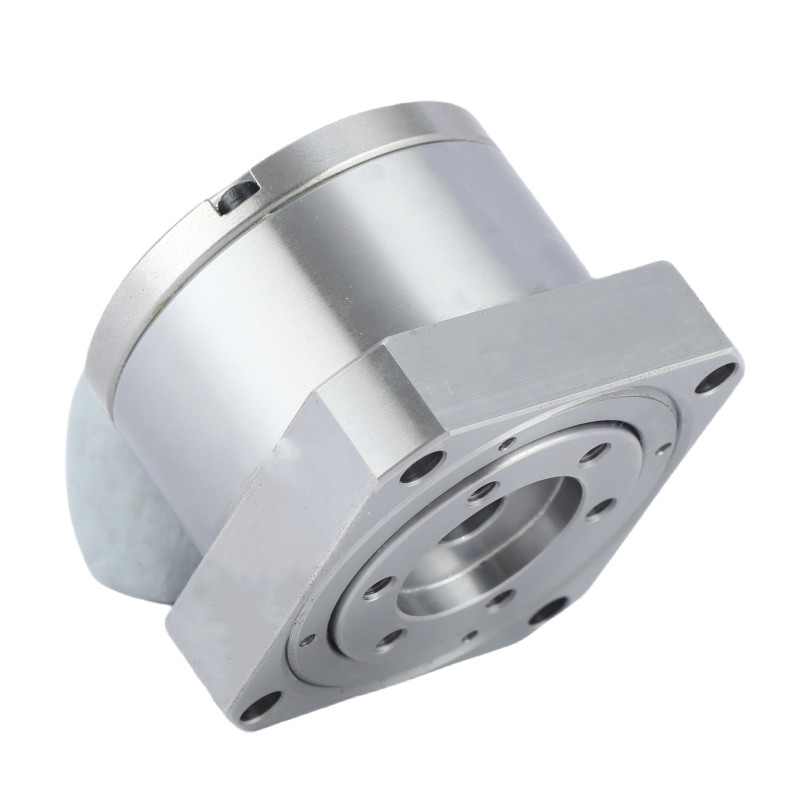

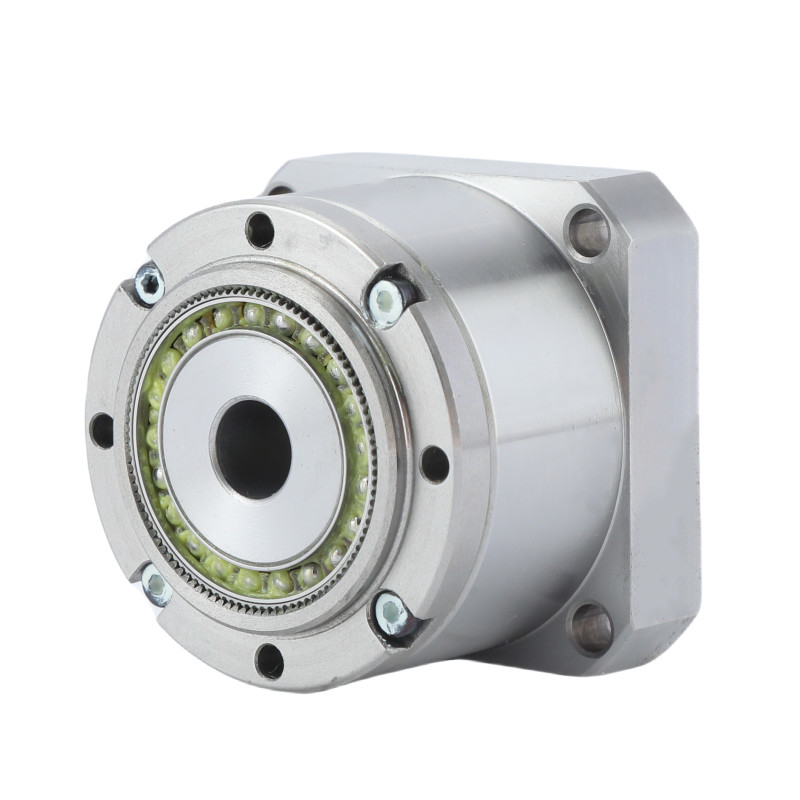

Миниатюрная гармоническая коробка передач с низким противодействием
Описание продукта
Напряженная волновая передача (также известная как гармоническая передача) - это тип механической системы передач, которая использует гибкий спин с внешними зубами,который деформируется вращающейся эллиптической розеткой для соединения с внутренними зубами редуктора внешней спинны.
Напряженные волновые редукторы имеют некоторые преимущества по сравнению с традиционными редукторными системами, такими как спиральные или планетарные редукторы, включая:
Номинальные параметры Таблица миниатюрного гармонического привода
| Модель | Коэффициент уменьшения | Номинальный крутящий момент при входе 2000 р/мин | Допустимый максимальный крутящий момент при запуске и остановке | Максимально допустимое значение среднего крутящего момента нагрузки | Максимально допустимый моментный крутящий момент | Максимально допустимая скорость вращения ввода (Масло) |
Средняя допустимая вращательная скорость ввода (Масло) |
Противная реакция | Вес | Продолжительность работы | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Арк сек | в кг | Час | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Ключевые характеристики миниатюрного редуктора волн напряжения серии LS и LH | |||
| Продукт | Мини-уменьшитель волны напряжения гармонический привод | ||
|
Материал
|
Сталь, алюминий, полиуретан, подшипники и уплотнители, смазочные материалы | ||
|
Соотношение уменьшения
|
50, 80, 100 | ||
|
Противная реакция
|
менее 30 дуговой секунды | ||
|
Средняя скорость ввода
|
3500 оборотов в минуту | ||
|
Максимальная скорость ввода
|
8500 оборотов/мин | ||
|
Проектированная жизнь
|
10000 часов | ||
|
Модель
|
8, 11 | ||
|
Вес
|
0от 0,06 до 0,27 кг | ||
| Гарантия | 1 год | ||
Применение
| |
|
|
|
| Медицинские изделия | Гуамноидные роботы | Аэрокосмические | Машины с ЧПУ |
Наш завод
Частые вопросы
1Что такое гармоническая коробка привода?
Гармоническая коробка привода - это тип передаточной системы, которая обеспечивает высокие коэффициенты уменьшения в компактных размерах.Он использует механику гибкого деформирующего элемента для передачи движения и достижения высокой точности и крутящего момента.
2Как работает гармоническая коробка передач?
Гармоническая коробка передач работает с использованием круглого спина, флекс-спина и генератора волн.который затем связывается с зубами круглого спина в двух точках, обеспечивая высокое соотношение уменьшения через разницу в количестве зубов между задействованными элементами.
3Можно ли вернуть гармонический привод назад?
Кстати, это происходит в каждом типичном цикле роботов сотни раз в день: каждый раз, когда ось движется и замедляется быстро,Инерция нагрузки на выходной стороне передачи приводит к отступлению передачи (контролируемым образом), определяемый двигателем и контроллером).
4Что делает гармонический привод?
Гаморнические приводы используются для увеличения выходного крутящего момента в редукторах, используемых в фрезе, в производстве и в машинах, использующих роботизированные руки.
Да, конечно, мы можем настроить гармонический привод на основе конкретных требований и чертежей клиента.
6Какое самое большое преимущество у ваших продуктов?
Мы можем предоставить полную серию продуктов, и качество нашего гармонического привода стабильно.
