Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Полые планетарные интегрированные машины серии HRG
Полой планетарный интегрированный вращающийся стол - это специализированное оборудование, используемое в различных приложениях, особенно в робототехнике, автоматизации и точной обработке.Он обычно имеет полые структуры, которые позволяют для маршрутизации кабелей, жидкости или другие материалы через центр, что помогает сохранить рабочее пространство организованным и свободным от запутанности.
Высокая точность:
Достигает точности повторного позиционирования менее 5 дуговой секунды, обеспечивая надежную производительность в требовательных приложениях.
Высокая жесткость:
Поддерживаемая высокоточными перекрестными роликовыми подшипниками, платформа может выдерживать значительные радиальные, осевые и опрокидывающие силы, обеспечивая более чем в десять раз больше жесткости, чем традиционные подшипники.
Гибкая совместимость двигателя:
Легко настраиваемая для размещения различных марок и типов двигателей, включая серво- и шаговые двигатели, с помощью настраиваемых фланцев и входных валов.
Эффективный выход крутящего момента:
Использует одноступенчатый спиральный механизм уменьшения скорости передач для увеличения выходного крутящего момента, причем скорости передач ниже уровня 5 для точности.
Устойчивое строительство:
Построенный, чтобы выдерживать различные эксплуатационные напряжения при сохранении высокой производительности, что делает его подходящим для промышленных и автоматических приложений.
 |
Модель | Модель | Модель | Соотношение |
| Полый вращающийся стол | Планетарный редуктор | |||
|
HRG110A |
HRG110 | HA060 |
5,7 10 |
Параметр производительности
| HRG85A-05 | |||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 200 оборотов в минуту | Инерция вращения | 1203х10-6 кг.м2 | ||
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | ||
| Соответствующий мотор ((размер) | Сервомотор 200-400 Вт Φ14-Φ50-Φ70-M4 |
Допустимая осевая нагрузка | 500N | Смазка | Синтетический жир | ||
| Соотношение уменьшения | 25 | 35 | 50 | Допустимая радиальная нагрузка | 250N | рабочая температура | -10°C~90°C |
| Номинальный выходной момент | 18 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | ||
| Максимальный крутящий момент ускорения | 32.4НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | ||
| Торк аварийной остановки | 54НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | ||
| HRG85A-10 | ||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 200 оборотов в минуту | Инерция вращения | 1203х10-6 кг.м2 | |
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | |
| Соответствующий мотор ((размер) | Сервомотор 200-400 Вт Φ14-Φ50-Φ70-M4 |
Допустимая осевая нагрузка | 500N | Смазка | Синтетический жир | |
| Соотношение уменьшения | 70 | 100 | Допустимая радиальная нагрузка | 250N | рабочая температура | ¥-10°C~90°C |
| Номинальный выходной момент | 14 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | |
| Максимальный крутящий момент ускорения | 25.2НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | |
| Торк аварийной остановки | 42 НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | |

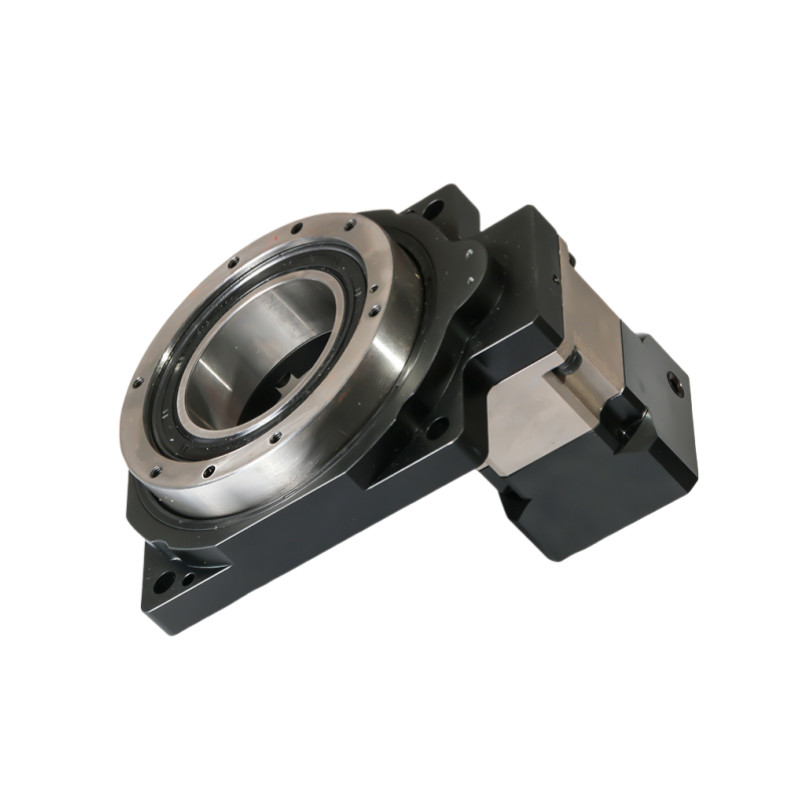

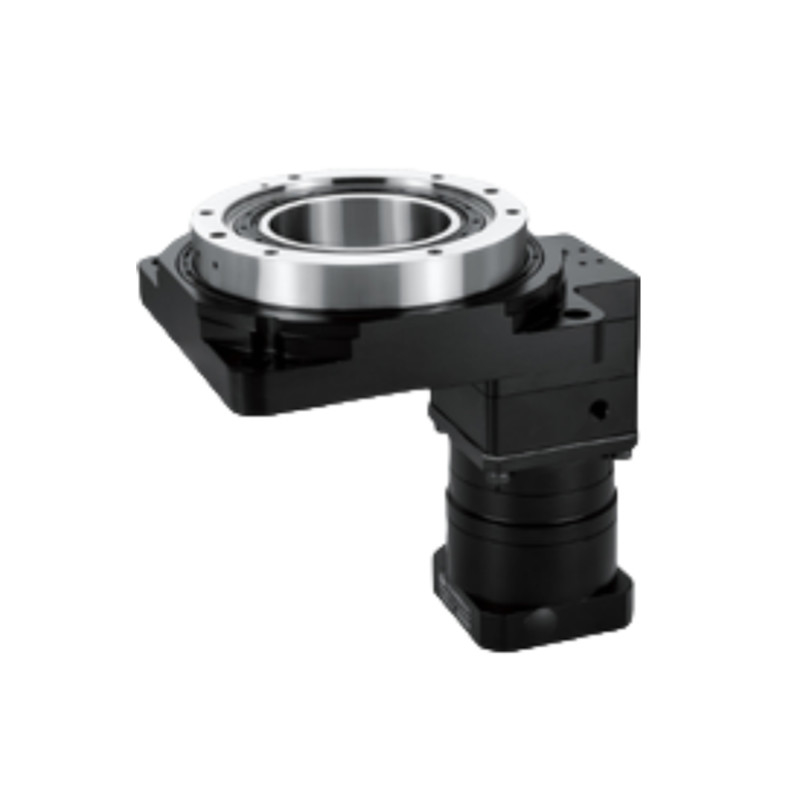

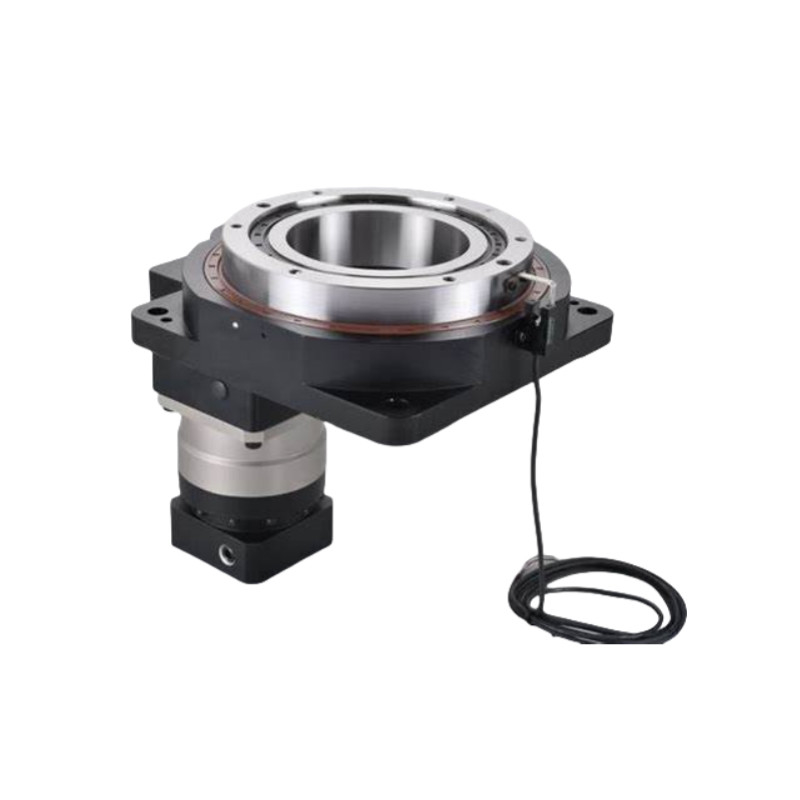

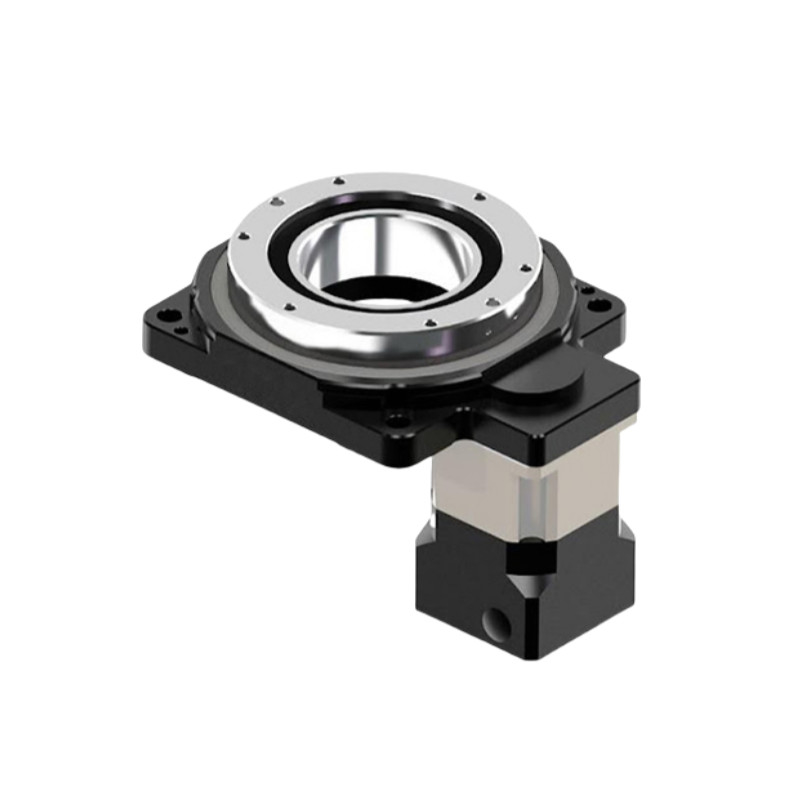

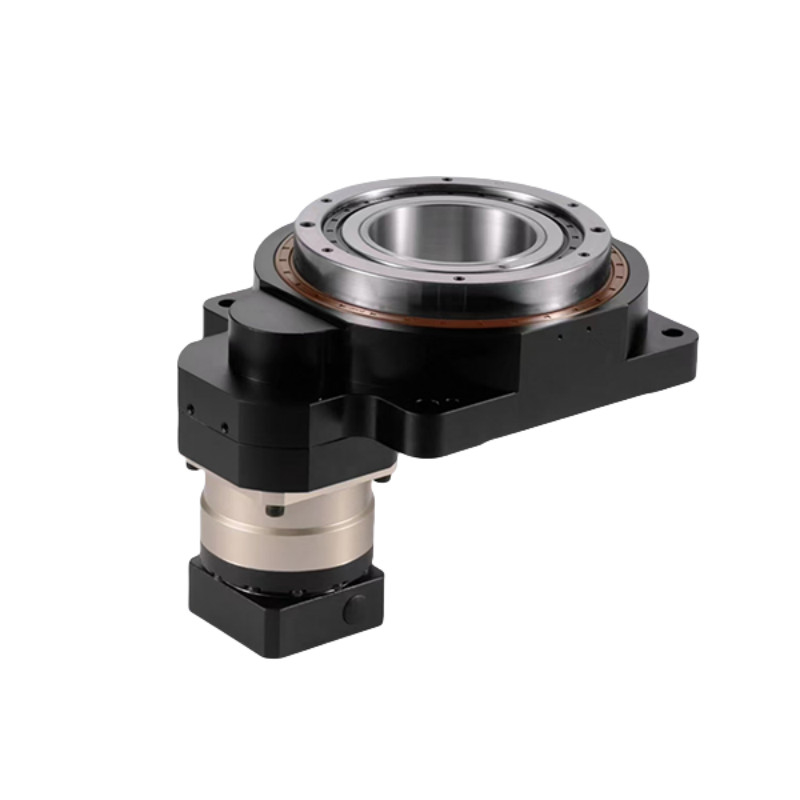

Подробные изображения
|
|
|
|
Рисунки
Применения порожнистой вращающейся платформы
Роботика:
Используется в роботизированных руках и манипуляторах для точного позиционирования и движения при сборке и обработке материалов.
Системы автоматизации:
Интегрировано в автоматизированные производственные линии для таких задач, как сортировка, упаковка и паллетизация, где необходимо точное вращение.
Изготовление с помощью станков с ЧПУ:
Используется в машинах с ЧПУ для точного вращения деталей при фрезе, бурении и повороте.
Медицинское оборудование:
Используется в медицинских устройствах, таких как системы визуализации, хирургические роботы и лабораторная автоматизация для точного позиционирования и движения.
Аэрокосмическая промышленность и оборона:
Применяется в симуляторах полетов, радиолокационных системах и БПЛА для точной ориентации и стабилизации.
Телекоммуникации:
Используется в системах позиционирования антенны для обеспечения точной выравнивания для оптимальной передачи сигнала.
Испытание и измерение:
Интегрирован в испытательное оборудование для вращения образцов или компонентов для оценки производительности в различных условиях.
Развлечения и СМИ:
Используется в камерных установках и системах освещения для плавного и контролируемого движения в производстве фильмов и живых событий.
Промышленное оборудование:
Применяется в конвейерах и системах сортировки, где для эффективной обработки материалов необходимо вращение.
Исследования и разработки:
Используется в лабораториях и научно-исследовательских учреждениях для экспериментальных установок, требующих точных угловых регулировок.
