Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Полые планетарные интегрированные машины серии HRG
Полая вращающаяся платформа с планетарной коробкой передач - это механическая система, которая сочетает в себе полые вращающиеся конструкции с планетарной коробкой передач для точного движения.Полая конструкция позволяет легко направлять кабели или жидкости, в то время как планетарная коробка передач обеспечивает высокий крутящий момент и снижает обратную связь, позволяя плавное и точное вращение.и автоматизированные системы.
Высокая точность:
Достигает точности повторного позиционирования менее 5 дуговой секунды, обеспечивая надежную производительность в требовательных приложениях.
Высокая жесткость:
Поддерживаемая высокоточными перекрестными роликовыми подшипниками, платформа может выдерживать значительные радиальные, осевые и опрокидывающие силы, обеспечивая более чем в десять раз больше жесткости, чем традиционные подшипники.
Гибкая совместимость двигателя:
Легко настраиваемая для размещения различных марок и типов двигателей, включая серво- и шаговые двигатели, с помощью настраиваемых фланцев и входных валов.
 | Модель | Модель | Модель | Соотношение |
| Полый вращающийся стол | Планетарный редуктор | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Параметр производительности
| HRG170A | ||||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 200 оборотов в минуту | Инерция вращения | 27619х10-6 кг.м2 | |||
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | |||
| Соответствующий мотор ((размер) | Сервомотор 750-1 кВт Φ14-Φ50-Φ70-M4 | Допустимая осевая нагрузка | 3000N | Смазка | Синтетический жир | |||
| Соотношение уменьшения | 30 | 50 | 70 | 100 | Допустимая радиальная нагрузка | 2000N | рабочая температура | -10°C~90°C |
| Номинальный выходной момент | 112 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | |||
| Максимальный крутящий момент ускорения | 201.6НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | |||
| Торк аварийной остановки | 336 НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | |||

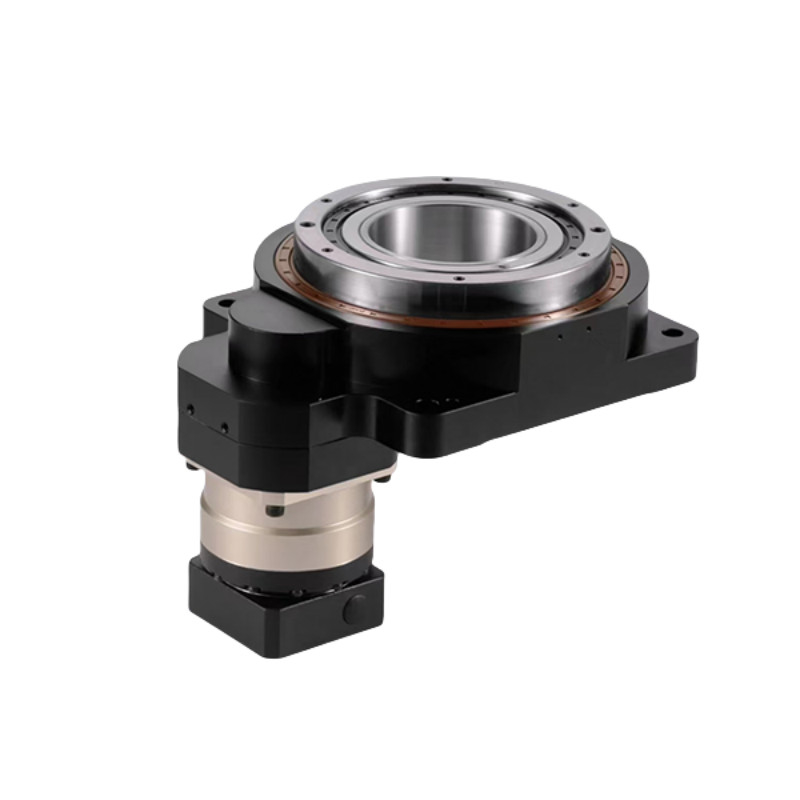

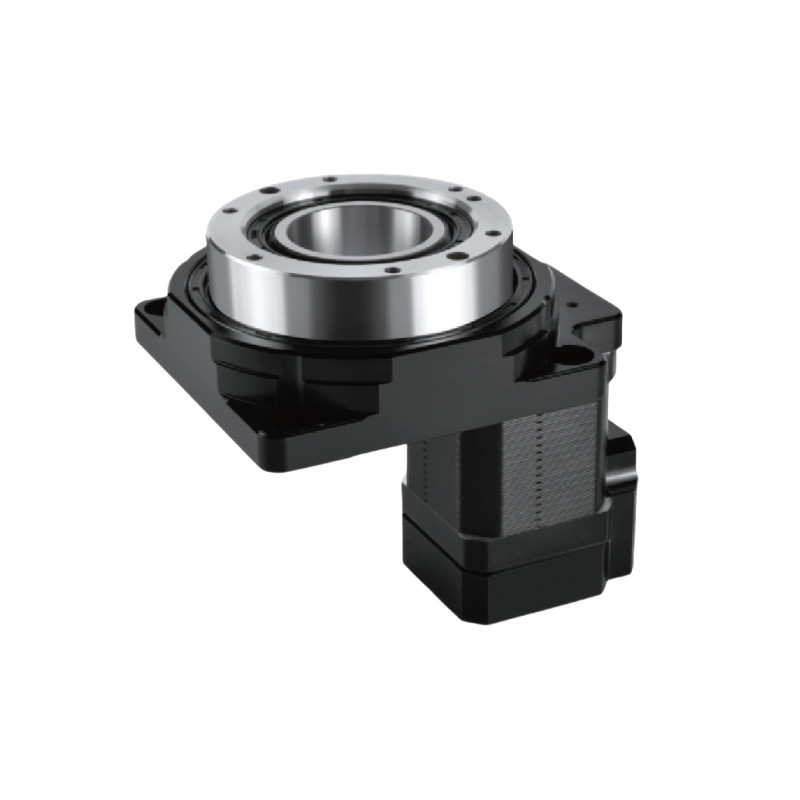

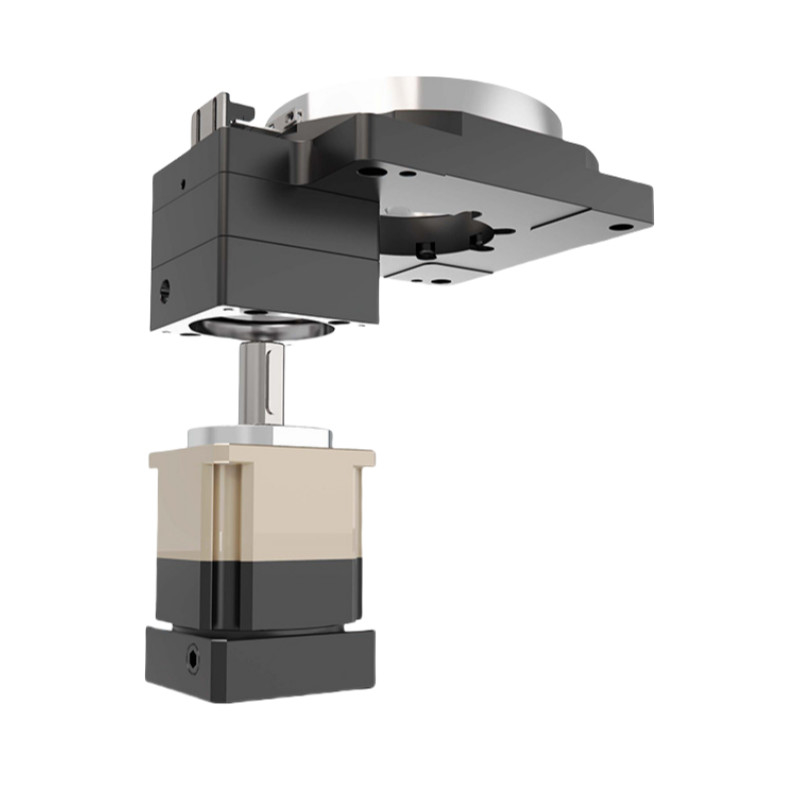

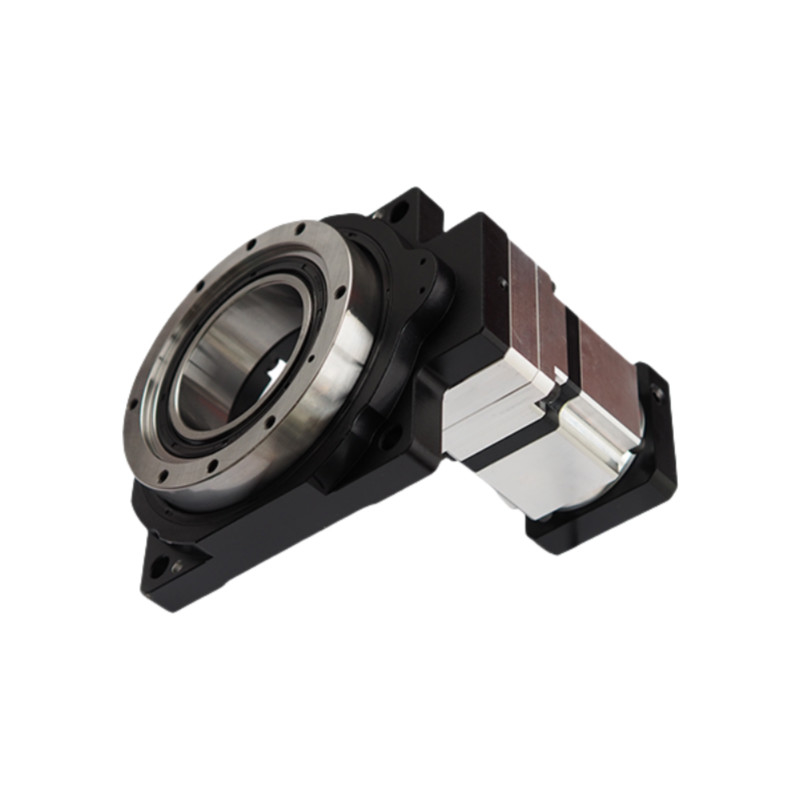

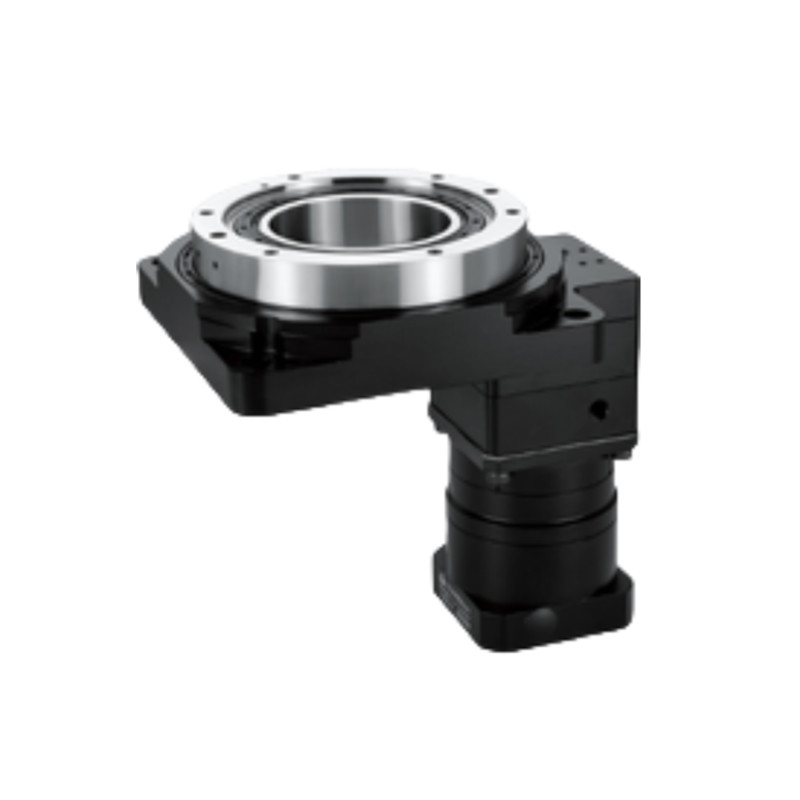

Подробные изображения
| | | |
Рисунки
Применения порожнистой вращающейся платформы
Роботика:
Используется в роботизированных руках и манипуляторах для точного позиционирования и движения при сборке и обработке материалов.
Системы автоматизации:
Интегрировано в автоматизированные производственные линии для таких задач, как сортировка, упаковка и паллетизация, где необходимо точное вращение.
Изготовление с помощью станков с ЧПУ:
Используется в машинах с ЧПУ для точного вращения деталей при фрезе, бурении и повороте.
Медицинское оборудование:
Используется в медицинских устройствах, таких как системы визуализации, хирургические роботы и лабораторная автоматизация для точного позиционирования и движения.
Аэрокосмическая промышленность и оборона:
Применяется в симуляторах полетов, радиолокационных системах и БПЛА для точной ориентации и стабилизации.
Телекоммуникации:
Используется в системах позиционирования антенны для обеспечения точной выравнивания для оптимальной передачи сигнала.
