Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Полые планетарные интегрированные машины серии HRG
Полой планетарный интегрированный вращающийся стол - это специализированное оборудование, используемое в различных приложениях, особенно в робототехнике, автоматизации и точной обработке.Он обычно имеет полые структуры, которые позволяют для маршрутизации кабелей, жидкости или другие материалы через центр, что помогает сохранить рабочее пространство организованным и свободным от запутанности.
Высокая точность
Достигает точности повторного позиционирования менее 5 дуговой секунды, обеспечивая надежную производительность в требовательных приложениях.
Высокая жесткость
Поддерживаемая высокоточными перекрестными роликовыми подшипниками, платформа может выдерживать значительные радиальные, осевые и опрокидывающие силы, обеспечивая более чем в десять раз больше жесткости, чем традиционные подшипники.
Гибкая совместимость двигателя
Легко настраиваемая для размещения различных марок и типов двигателей, включая серво- и шаговые двигатели, с помощью настраиваемых фланцев и входных валов.
Планетарная система передач
Это обеспечивает плавное, точное движение и более высокий выходной крутящий момент при одновременном минимизации негативного воздействия.
Пустое устройство
Полый центр может облегчить легкий доступ для проводки или трубопроводов, что делает его идеальным для приложений, требующих непрерывного вращения без перерыва.
 |
Модель | Модель | Модель | Соотношение |
| Полый вращающийся стол | Планетарный редуктор | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
Параметр производительности
| HRG130A | ||||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 200 оборотов в минуту | Инерция вращения | 2772x10-6 кг.м2 | |||
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | |||
| Соответствующий мотор ((размер) | Сервомотор 200-400 Вт Φ14-Φ50-Φ70-M4 |
Допустимая осевая нагрузка | 2000N | Смазка | Синтетический жир | |||
| Соотношение уменьшения | 30 | 50 | 70 | 100 | Допустимая радиальная нагрузка | 1200N | рабочая температура | -10°C~90°C |
| Номинальный выходной момент | 43 НМ | 34 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | ||
| Максимальный крутящий момент ускорения | 77.4НМ | 61.2НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | ||
| Торк аварийной остановки | 129 НМ | 102 НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | ||

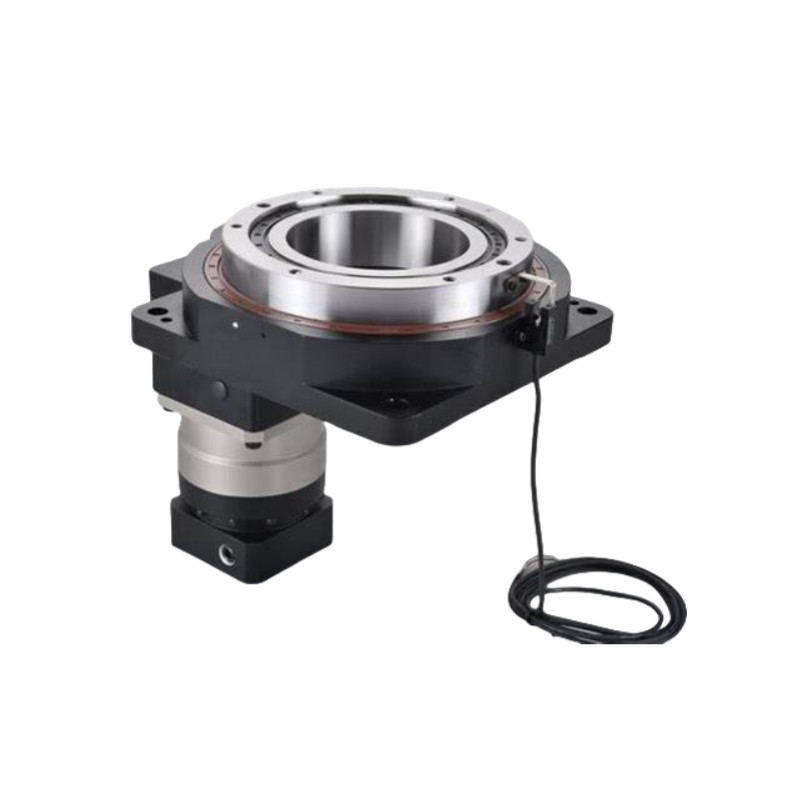

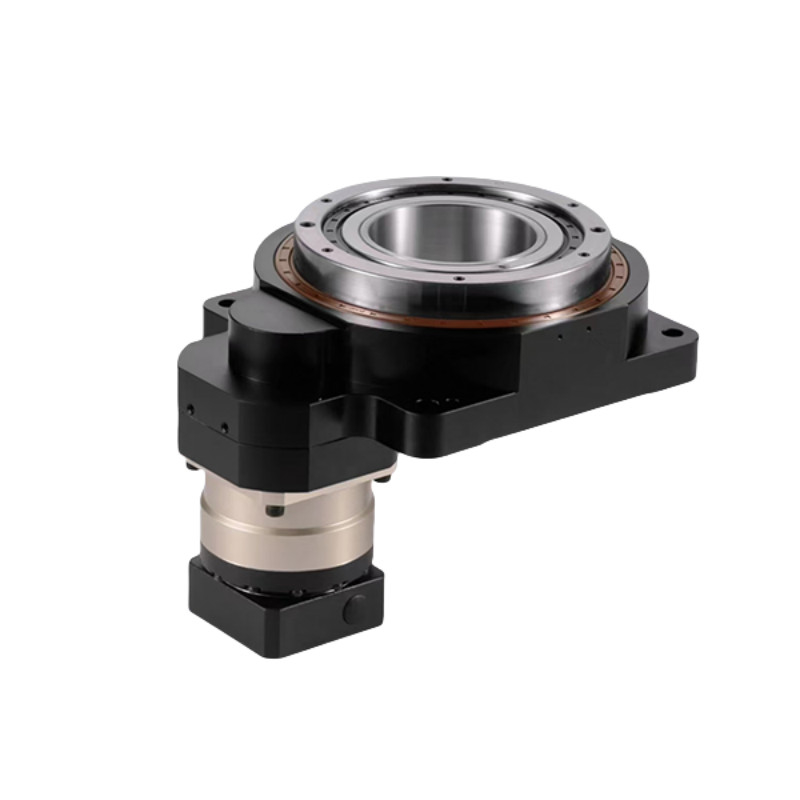

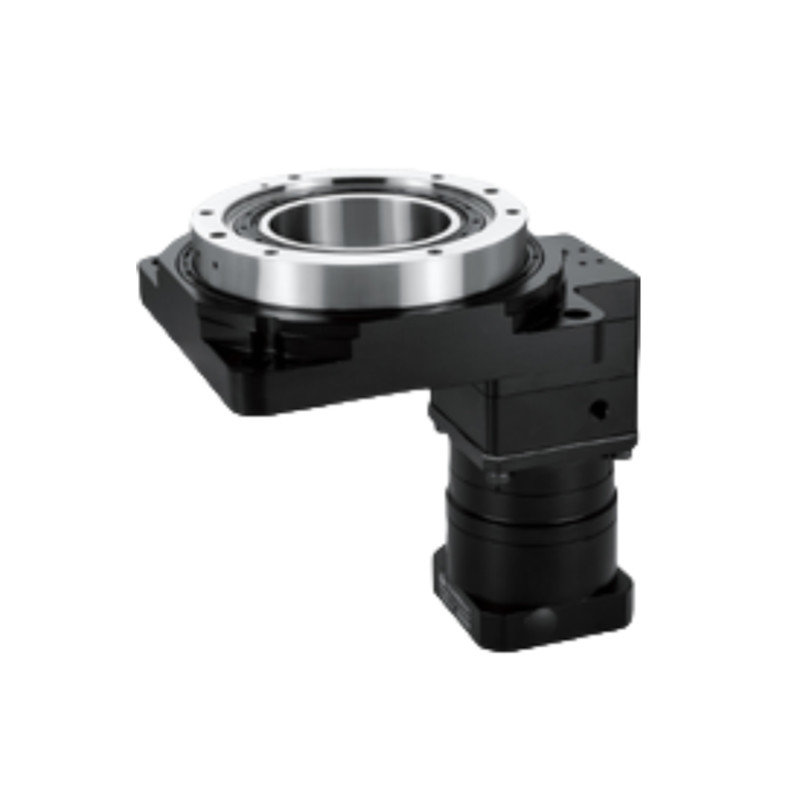

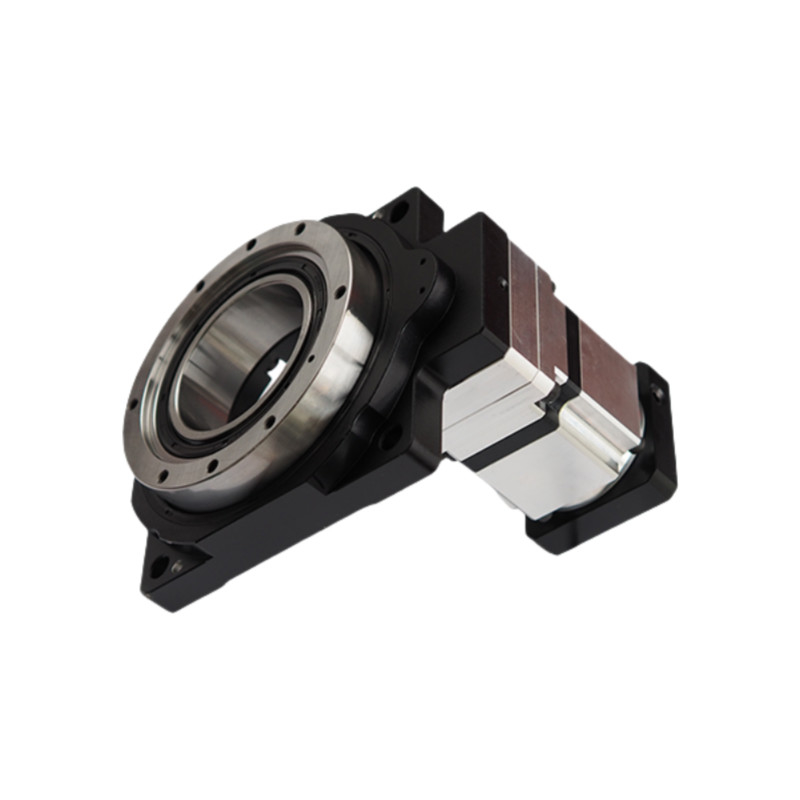

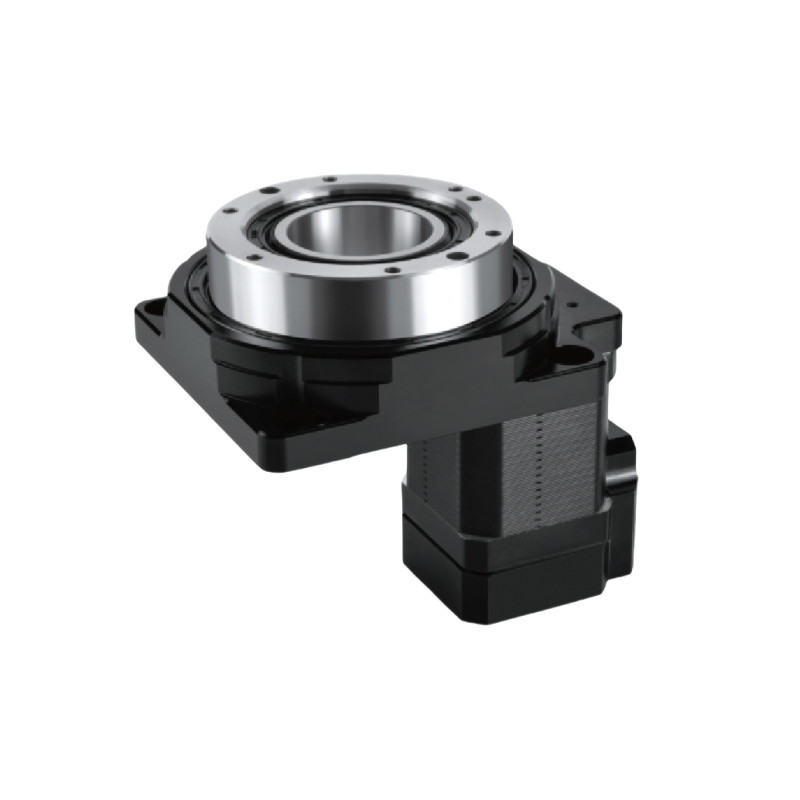

Подробные изображения
|
|
|
|
Рисунки
Применения порожнистой вращающейся платформы
Робототехника:Для точного позиционирования и вращения в роботизированных руках и мобильных платформах.
Работа с ЧПУ:Для облегчения высокоточных вращательных движений в фрезерных и станковых центрах.
Медицинское оборудование:В хирургических роботах и устройствах для визуализации для бесперебойной работы.
Системы автоматизации:Для поворота компонентов на сборочных линиях или автоматизированного производства.
Аэрокосмическая:Для спутниковых систем позиционирования и антенн.
Упаковка и перевозка
Отправьте запрос непосредственно нам
