Домой > продукты > Полый вращающийся стол >
Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа

Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа

Серво вращающаяся коробка передач

приводящая коробку передач

вращающийся стол

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

Серия HRG

Свяжитесь с нами
Запросите цитату
Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа
Подробная информация о продукции
Продукт:
HRG 60 Полый вращающийся стол
Поддержка выходной платформы:
Пересеченный подшипник ролика
Движение сдвига:
360° ((Ротация под любым углом)
Соответствующий мотор ((размер):
Φ8-Φ30-Φ45-M3
Соотношение уменьшения:
5
Номинальный выходной крутящий момент:
5nm
Максимальный крутящий момент ускорения:
9nm
Торк аварийной остановки:
15nm
Операционная температура:
-10°C~90°C
Уровень производства:
IP65
Уровень шума:
≤ 65 дБ
Условия оплаты и доставки
Количество мин заказа
быть предметом переговоров
Цена
To Be Negotiated
Упаковывая детали
Картонная коробка
Время доставки
3-4 недели
Условия оплаты
T/T
Поставка способности
20000 комплектов в месяц
Сопутствующие продукты
Хорошая цена. Таблица вращающейся платформы для высокоточной планетарной коробки передач онлайн

Таблица вращающейся платформы для высокоточной планетарной коробки передач

Лучшая цена
Хорошая цена. Высокоточная полая вращающаяся платформа с планетарной коробкой передач для больших нагрузок онлайн

Высокоточная полая вращающаяся платформа с планетарной коробкой передач для больших нагрузок

Лучшая цена
Хорошая цена. Планетарная редукция больших нагрузок вращающийся стол для тяжелой работы полые вращающиеся ступени онлайн

Планетарная редукция больших нагрузок вращающийся стол для тяжелой работы полые вращающиеся ступени

Лучшая цена
Хорошая цена. Высокоточная порожняя вращающаяся платформа для больших нагрузок онлайн

Высокоточная порожняя вращающаяся платформа для больших нагрузок

Лучшая цена
Свяжитесь с нами
Свяжитесь сейчас
Описание продукта
Серия HRGПолый вращающийся стол
Полая вращающаяся платформа - это революционный продукт, предназначенный для различных приложений вращающегося движения.жесткостьЭтот продукт представляет собой прорыв в механизмах вращения движения, достигая баланса между этими элементами с точностью повторного позиционирования ≤5 дуговых секунд.Он легко вмещает двигатели и обеспечивает стабильную грузоподъемность, совместимые с сервомоторами переменного тока или шаговыми двигателями для произвольной сегментации угла.Это не только отвечает возможностям численного управления, которые традиционные разделители не могут достичь, но и предлагает точность позиционирования, сравнимую с двигателями DDЭто значительно снижает затраты и приносит неожиданные выгоды.
Особенности
  • Совместима с сервомоторами от 100 до 750 Вт.
  • Рабочие части могут быть закреплены непосредственно.
  • Поверхность вращающейся платформы позволяет непосредственно блокировать заготовки, повышая удобство погрузки.
  • Удобная проводка; эта полая конструкция облегчает как проводку, так и трубопроводку.
  • Высокая точность, с точностью позиционирования менее одной минуты дуги и точностью повторного позиционирования ± 15 секунд.
  • Плавная работа; платформа вращается стабильно, плавно и с быстрым позиционированием.
  • Совместима с различными двигателями; полая вращающаяся платформа может управляться сервомоторами разных марок.
Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 0 Модель Спецификация Полые диаметры Соотношение
(мм) (мм)
HRG60-05K 60 28 5

Параметр производительности

Поддержка выходной платформы Кроссованный подшипник Допустимая скорость выхода 200 оборотов в минуту Инерция вращения 735х10-7 кг.м2
Движение сдвига 360° ((Ротация под любым углом) Точность повторного позиционирования ±15 дуговой секунды Точность позиционирования ≤30 дуговой секунды
Соответствующий мотор ((размер) Φ8-Φ30-Φ45-M3 Допустимая осевая нагрузка 250N Смазка Синтетический жир
Соотношение уменьшения 5 Допустимая радиальная нагрузка 125N рабочая температура -10°C~90°C
Номинальный выходной момент 5 НМ Параллельность выходной платформы 00,02 мм Продолжительность службы 20000 часов
Максимальный крутящий момент ускорения 9НМ Вытекание поверхности выходной платформы 00,01 мм Уровень производства IP65
Торк аварийной остановки 15 НМ Выход из окна выходной платформы 00,01 мм Уровень шума ≤ 65 дБ

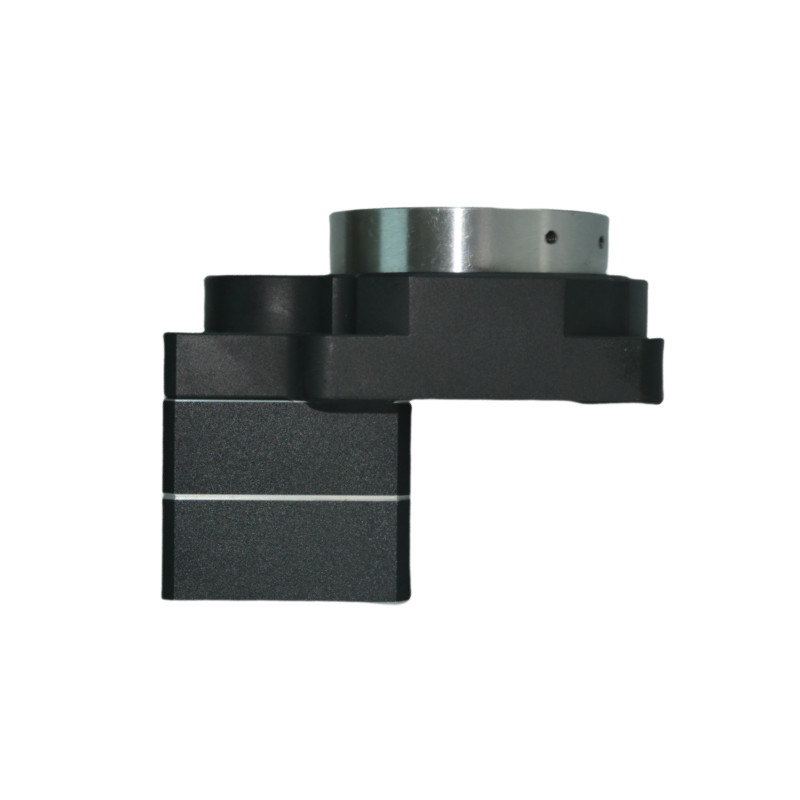

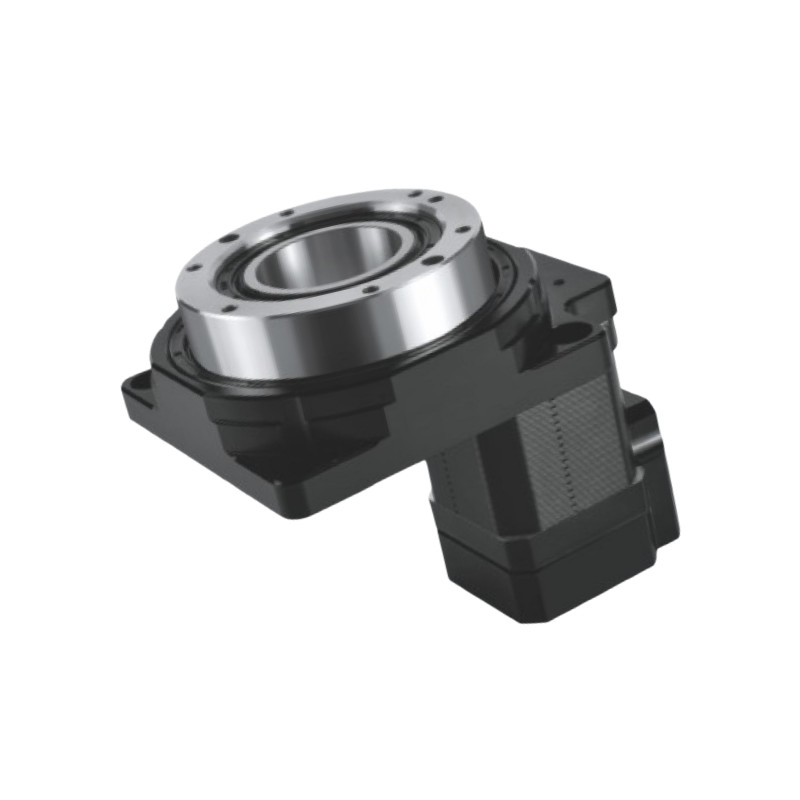

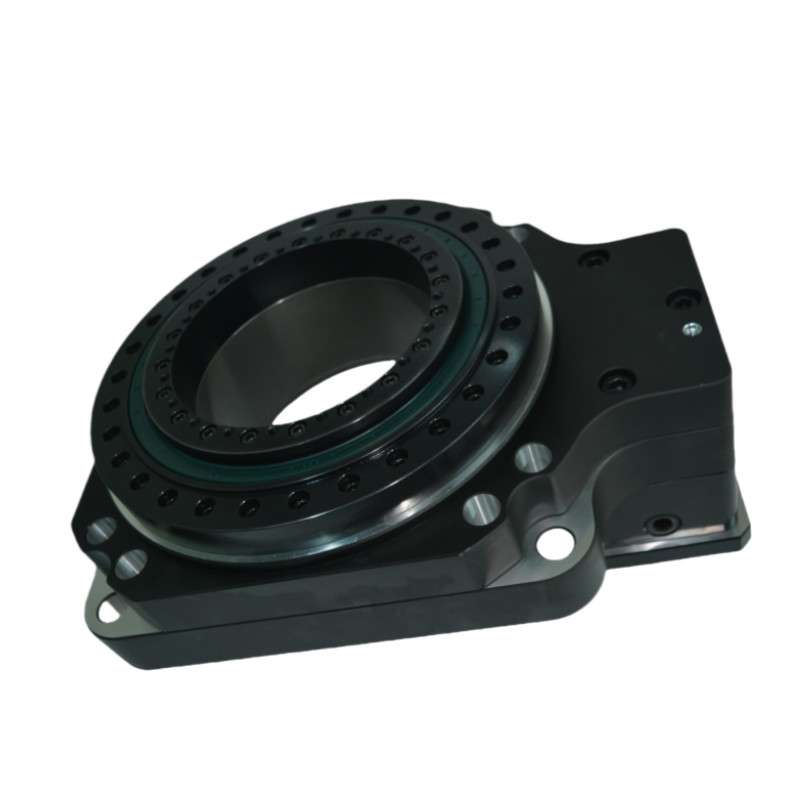

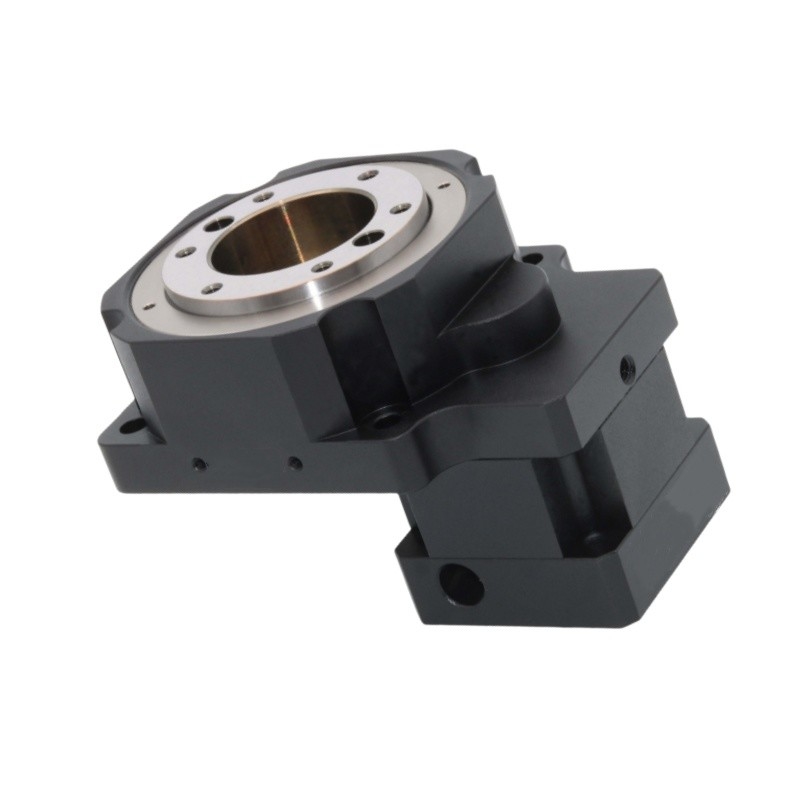

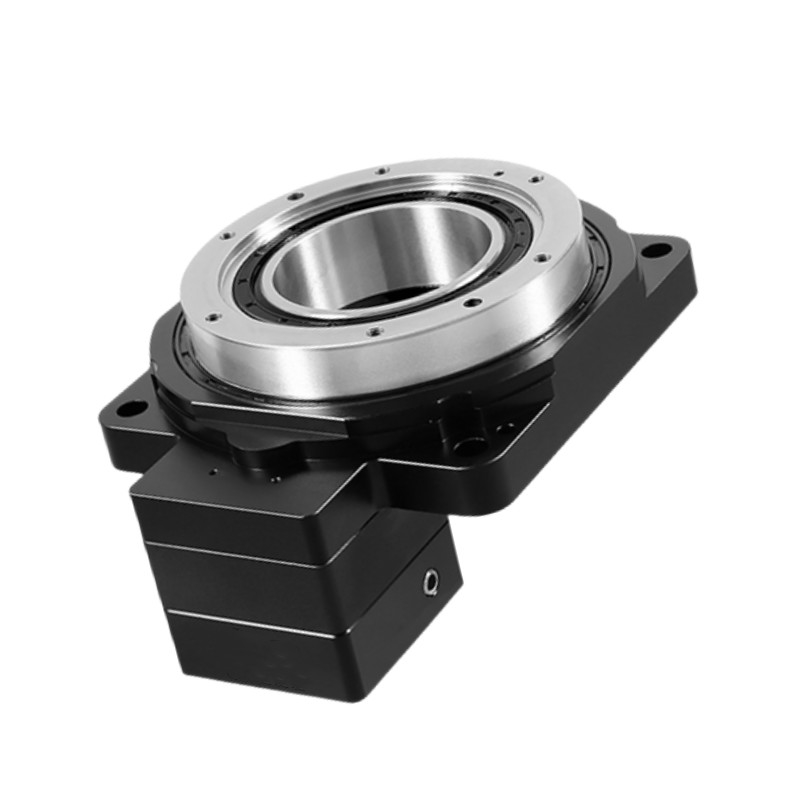

Подробные изображения

Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 1 Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 2 Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 3 Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 4

Рисунки

Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 5 Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 6

Инструкция по установке порохового вращающегося стола

Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 7

Упаковка и перевозка

Высокая точность порожняя вал вращающийся стол серво вращающийся коробки передач привода порожняя вращающаяся платформа 8
