Домой > продукты > Полый вращающийся стол >
Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа

Соотношение 10 Полый вращающийся стол

Высокоточный полый вращающийся стол

Приводящий механизм и порог вращательного стола

Место происхождения:

Китай

Фирменное наименование:

Giant Precision

Сертификация:

ISO9001

Номер модели:

Серия HRG

Свяжитесь с нами
Запросите цитату
Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа
Подробная информация о продукции
Продукт:
HRG 85 Полый вращающийся стол
Поддержка выходной платформы:
Пересеченный подшипник ролика
Движение сдвига:
360° ((Ротация под любым углом)
Соответствующий мотор ((размер):
Φ14-Φ50-Φ70-M4
Соотношение уменьшения:
5, 10
Номинальный выходной крутящий момент:
18 Нм
Максимальный крутящий момент ускорения:
32 НМ
Торк аварийной остановки:
54НМ
Операционная температура:
-10°C~90°C
Уровень производства:
IP65
Уровень шума:
≤ 65 дБ
Условия оплаты и доставки
Количество мин заказа
быть предметом переговоров
Цена
To Be Negotiated
Упаковывая детали
Картонная коробка
Время доставки
3-4 недели
Условия оплаты
T/T
Поставка способности
20000 комплектов в месяц
Сопутствующие продукты
Хорошая цена. Таблица вращающейся платформы для высокоточной планетарной коробки передач онлайн

Таблица вращающейся платформы для высокоточной планетарной коробки передач

Лучшая цена
Хорошая цена. Высокоточная полая вращающаяся платформа с планетарной коробкой передач для больших нагрузок онлайн

Высокоточная полая вращающаяся платформа с планетарной коробкой передач для больших нагрузок

Лучшая цена
Хорошая цена. Планетарная редукция больших нагрузок вращающийся стол для тяжелой работы полые вращающиеся ступени онлайн

Планетарная редукция больших нагрузок вращающийся стол для тяжелой работы полые вращающиеся ступени

Лучшая цена
Хорошая цена. Высокоточная порожняя вращающаяся платформа для больших нагрузок онлайн

Высокоточная порожняя вращающаяся платформа для больших нагрузок

Лучшая цена
Свяжитесь с нами
Свяжитесь сейчас
Описание продукта
HRG 85 серииПолый вращающийся стол
Полая вращающаяся платформа - это революционный продукт, предназначенный для различных приложений вращающегося движения.жесткостьЭтот продукт представляет собой прорыв в механизмах вращения движения, достигая баланса между этими элементами с точностью повторного позиционирования ≤5 дуговых секунд.Он легко вмещает двигатели и обеспечивает стабильную грузоподъемность, совместимые с сервомоторами переменного тока или шаговыми двигателями для произвольной сегментации угла.Это не только отвечает возможностям численного управления, которые традиционные разделители не могут достичь, но и предлагает точность позиционирования, сравнимую с двигателями DDЭто значительно снижает затраты и приносит неожиданные выгоды.
Особенности

  • Высокая точность повторного позиционирования

Полая вращающаяся платформа использует одноступенчатый спиральный метод уменьшения передач для увеличения выходного крутящего момента.в сочетании с гибким механизмом регулировки пропускания, который контролирует обратную реакцию путем изменения расстояния между двумя передачамиЭта конструкция приводит к минимальной обратной реакции, достигая точности повторного позиционирования менее 5 дуговых секунд.

  • Высокая жесткость

Поворачивающаяся платформа поддерживается набором высокоточных перекрещенных роликовых подшипников.и их диаметр немного больше размеров пробега между внутренним и внешним кольцами подшипниковЭта конфигурация создает предварительную нагрузку между внутренними и внешними кольцами и роликами.и переворачивающие моменты, обеспечивающий жесткость, более чем в десять раз превышающую традиционные подшипники.

  • Высокая точность вращения

После сборки серво вращающуюся платформу заново грунтуют на внешнем диаметре и конечном лице вращающегося диска,с использованием перекрещенных роликовых подшипников в качестве центра вращения (стандартный класс - точное поворотное устройство)Это обеспечивает коаксиальность и параллельность вращающегося диска.

  • Гибкая конфигурация двигателя

Полая вращающаяся платформа позволяет изменять размер гибкого интерфейса с помощью индивидуальных фланцев и отверстий вала ввода, что делает ее подходящей для подключения любой марки сервомоторов или шаговых моторов.

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 0 Модель Спецификация Полые диаметры Соотношение
(мм) (мм)
HRG85-05K
HRG85-10K		 85 33

5

10

Параметр производительности

HRG85-05K
Поддержка выходной платформы Кроссованный подшипник Допустимая скорость выхода 200 оборотов в минуту Инерция вращения 1203х10-6 кг.м2
Движение сдвига 360° ((Ротация под любым углом) Точность повторного позиционирования ±15 дуговой секунды Точность позиционирования ≤30 дуговой секунды
Соответствующий мотор ((размер) Φ14-Φ50-Φ70-M4 Допустимая осевая нагрузка 500N Смазка Синтетический жир
Соотношение уменьшения 5 Допустимая радиальная нагрузка 250N рабочая температура -10°C~90°C
Номинальный выходной момент 18 НМ Параллельность выходной платформы 00,02 мм Продолжительность службы 20000 часов
Максимальный крутящий момент ускорения 32 НМ Вытекание поверхности выходной платформы 00,01 мм Уровень производства IP65
Торк аварийной остановки 54НМ Выход из окна выходной платформы 00,01 мм Уровень шума ≤ 65 дБ
HRG85-10K
Поддержка выходной платформы Кроссованный подшипник Допустимая скорость выхода 200 оборотов в минуту Инерция вращения 1203х10-6 кг.м2
Движение сдвига 360° ((Ротация под любым углом) Точность повторного позиционирования ±15 дуговой секунды Точность позиционирования ≤30 дуговой секунды
Соответствующий мотор ((размер) Φ14-Φ50-Φ70-M4 Допустимая осевая нагрузка 500N Смазка Синтетический жир
Соотношение уменьшения 10 Допустимая радиальная нагрузка 250N рабочая температура -10°C~90°C
Номинальный выходной момент 14 НМ Параллельность выходной платформы 00,02 мм Продолжительность службы 20000 часов
Максимальный крутящий момент ускорения 25.2НМ Вытекание поверхности выходной платформы 00,01 мм Уровень производства IP65
Торк аварийной остановки 42 НМ Выход из окна выходной платформы 00,01 мм Уровень шума ≤ 65 дБ

Подробные изображения

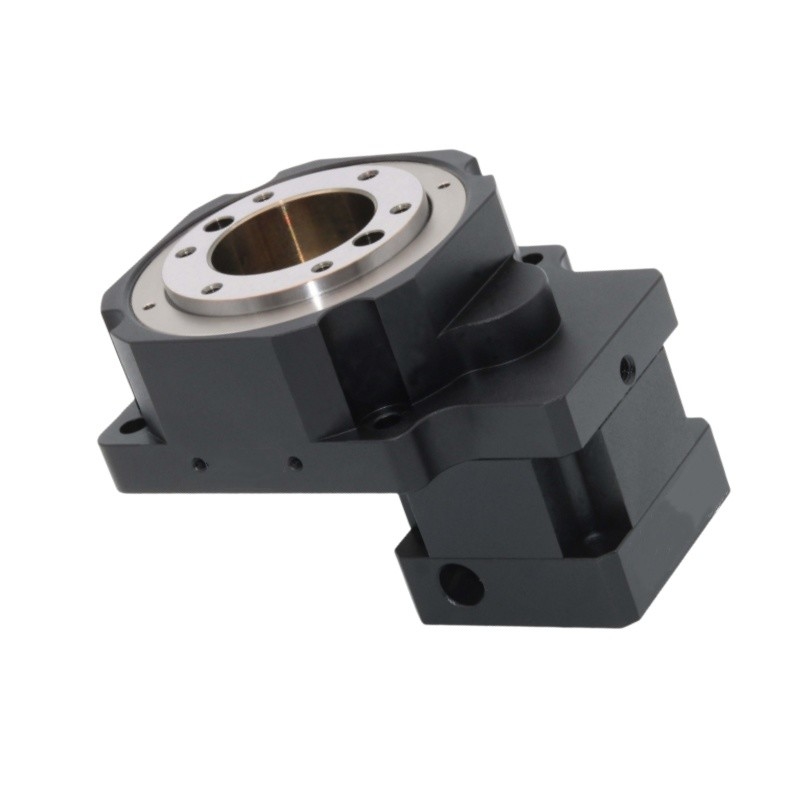

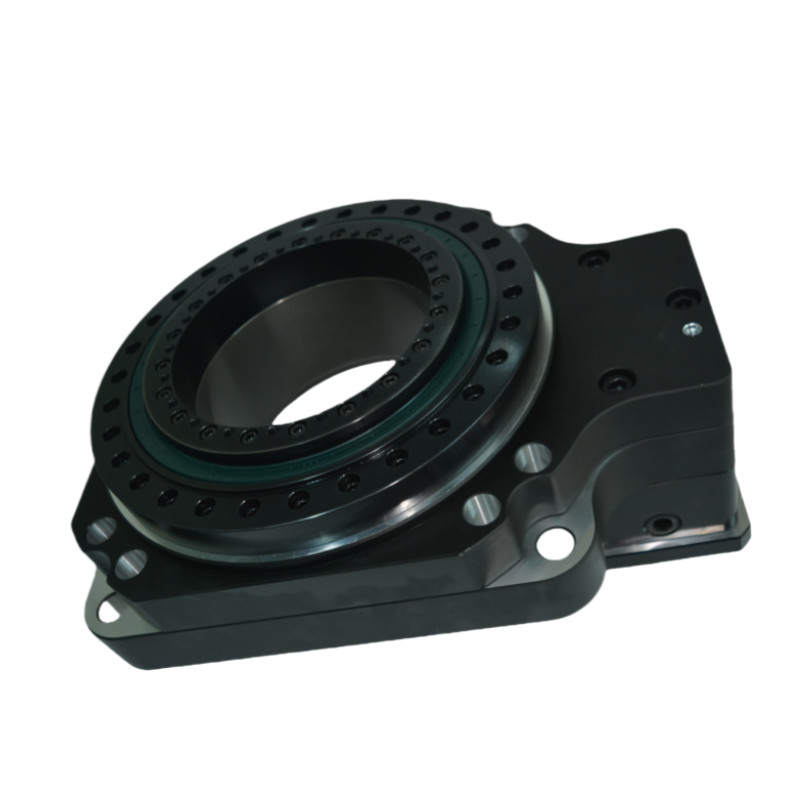

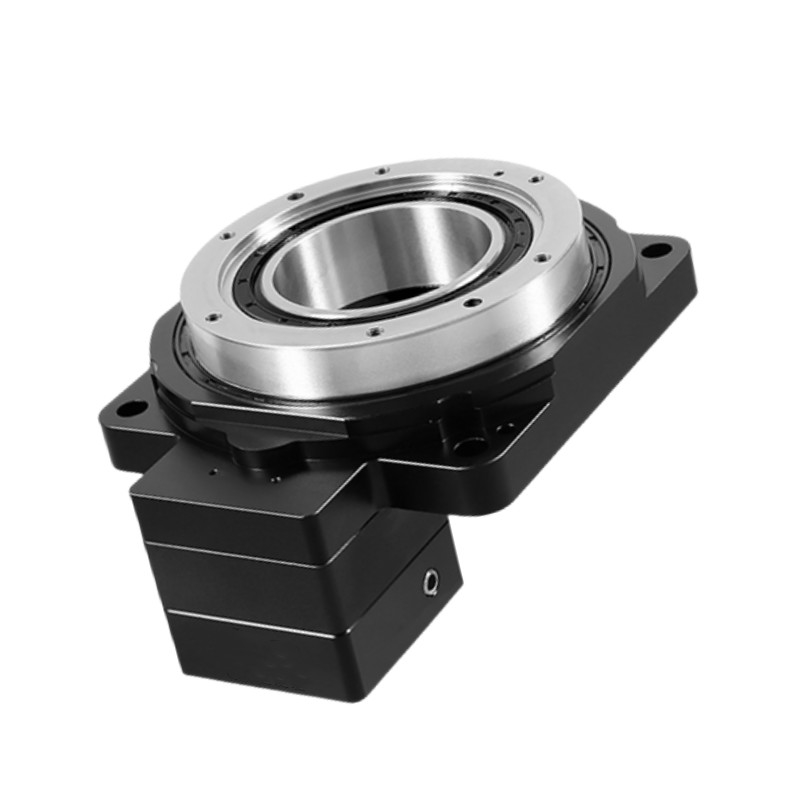

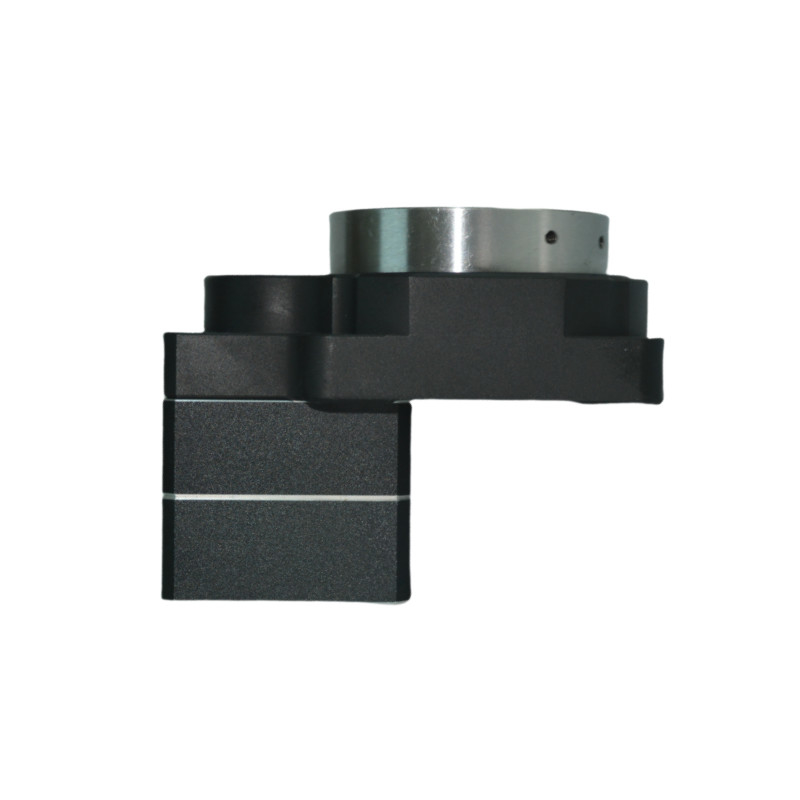

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 1 Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 2 Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 3 Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 4

Рисунки

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 5 Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 6

Инструкция по установке порохового вращающегося стола

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 7

Упаковка и перевозка

Высокая точность порожняя вращающаяся таблица соотношение 10 вращающаяся коробка передач привода порожняя вращающаяся платформа 8
