Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:
Полые планетарные интегрированные машины серии HRG
Полая вращающаяся платформа с планетарной коробкой передач - это механическая система, которая сочетает в себе полые вращающиеся конструкции с планетарной коробкой передач для точного движения.Полая конструкция позволяет легко направлять кабели или жидкости, в то время как планетарная коробка передач обеспечивает высокий крутящий момент и снижает обратную связь, позволяя плавное и точное вращение.и автоматизированные системы.
Ключевые компоненты
База: прочная платформа, которая поддерживает всю сборку.
Поворачивающаяся платформа: Часть, которая удерживает заготовку и может вращаться вокруг вертикальной или горизонтальной оси.
Механизм привода: Это включает двигатели (серво- или шаговые), шестерени и ремни, обеспечивающие вращение и позиционирование.
Система индексации: Это позволяет точно позиционировать стол, часто используя штыки или откиды для блокировки стола под определенными углами.
Система управления: Электроника, управляющая движением, включая контроллеры, датчики и пользовательские интерфейсы для программирования.
Подшипники: позволяет плавно вращаться столу, минимизируя трение.
Особенности монтажа: отверстия или отверстия для крепления устройств или инструментов, обеспечивающие надежное удержание заготовки.
Силовое питание: обеспечивает необходимую мощность для механизма привода и элементов управления.
360-градусное вращение: обеспечивает возможность вращения заготовки для многосторонней обработки.
Контроль точности: Часто оснащены цифровыми отчётами или кодерами для точного позиционирования.
Многогранность: Подходит для широкого спектра применений, от простых до сложных геометрий.
Механизм зажима: Закрепляет заготовки крепко во время работы для обеспечения стабильности.
 |
Модель | Модель | Модель | Соотношение |
| Полый вращающийся стол | Планетарный редуктор | |||
|
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
Параметр производительности
| HRG280A | ||||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 250 оборотов в минуту | Инерция вращения | 27619х10-6 кг.м2 | |||
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | |||
| Соответствующий мотор ((размер) | Сервомотор 750-1 кВт Φ14-Φ50-Φ70-M4 |
Допустимая осевая нагрузка | 7000N | Смазка | Синтетический жир | |||
| Соотношение уменьшения | 30 | 50 | 70 | 100 | Допустимая радиальная нагрузка | 3500N | рабочая температура | -10°C~90°C |
| Номинальный выходной момент | 120 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | |||
| Максимальный крутящий момент ускорения | 216 НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | |||
| Торк аварийной остановки | 600 НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | |||

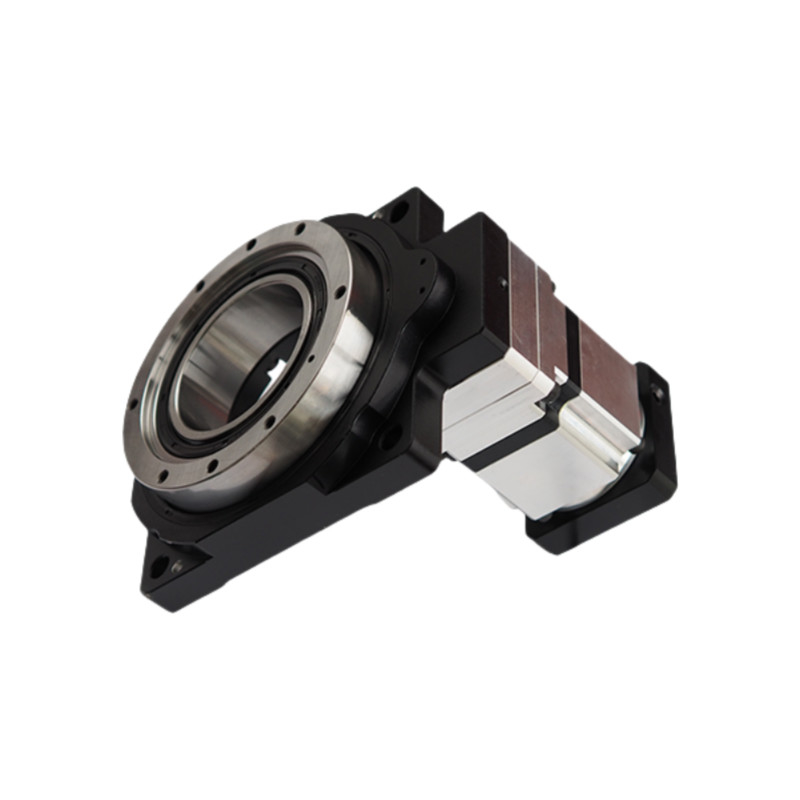

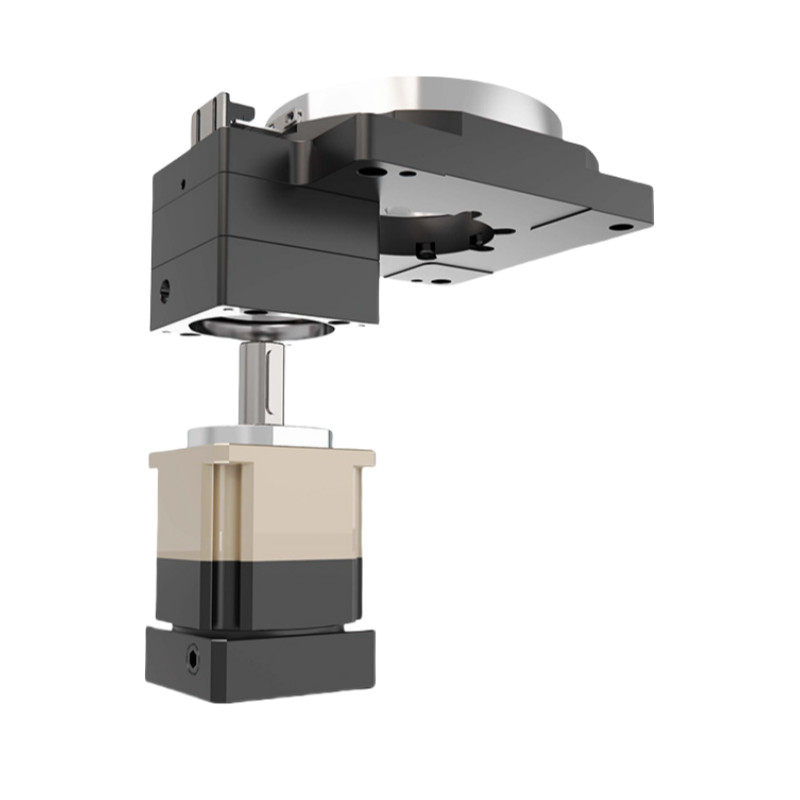

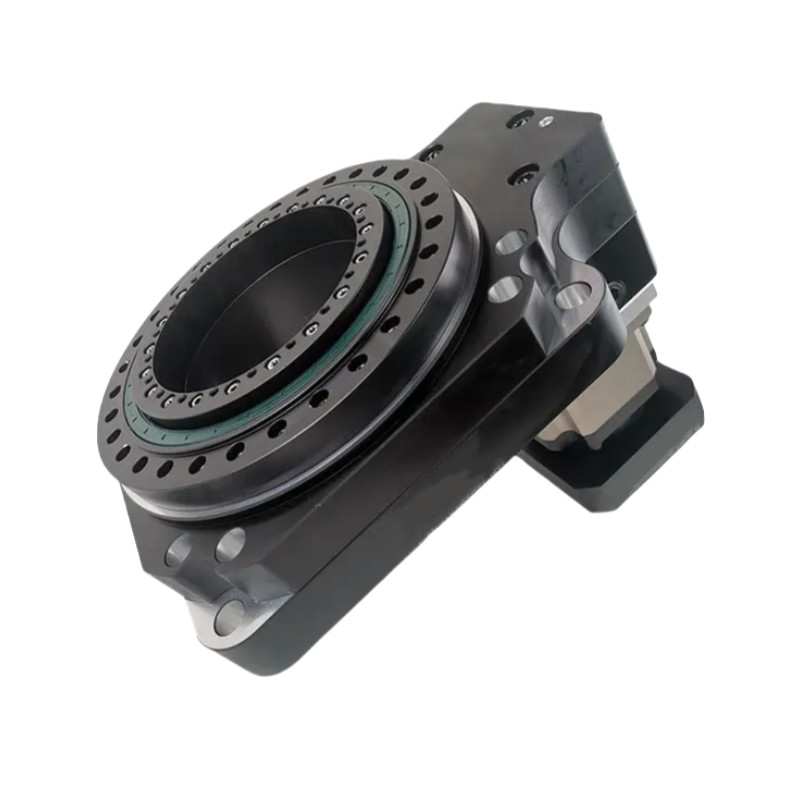

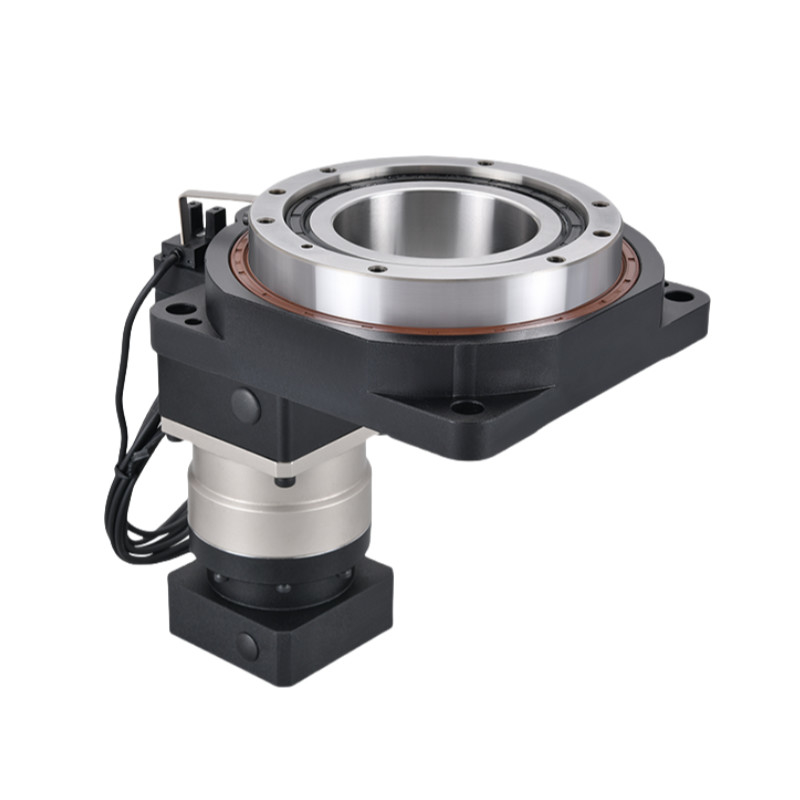

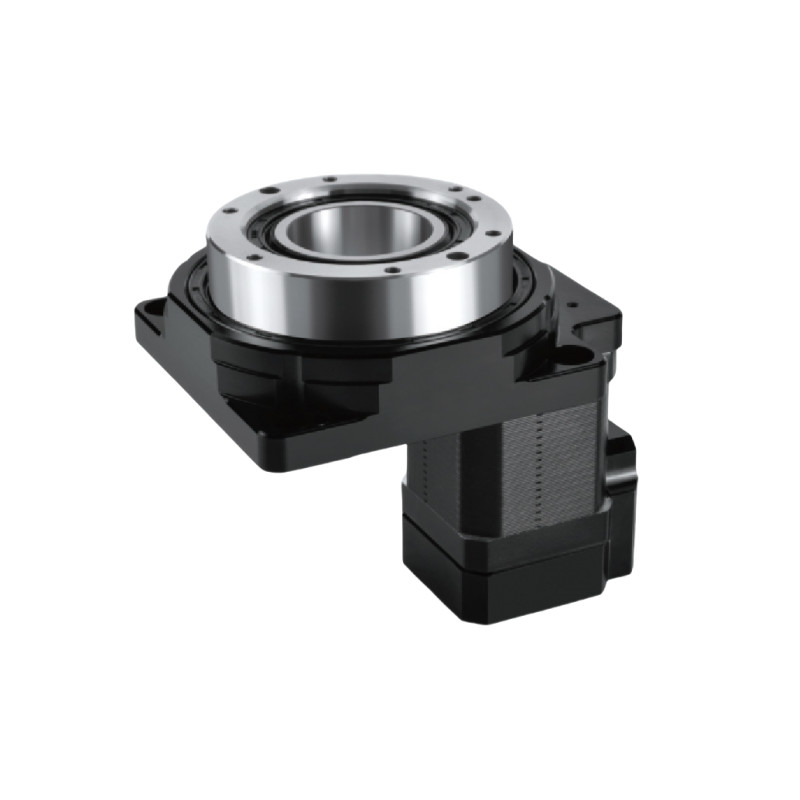

Подробные изображения
|
|
|
|
Рисунки
Применения порожнистой вращающейся платформы
Части для обработки: Идеально подходит для создания сложных форм и рисунков.
Изготовление инструментов: используется в производстве инструментов и штампов.
Собрание: Помогает в выравнивании и позиционировании компонентов во время сборки.
Упаковка и перевозка
Отправьте запрос непосредственно нам
