Место происхождения:
Китай
Фирменное наименование:
Giant Precision
Сертификация:
ISO9001
Номер модели:

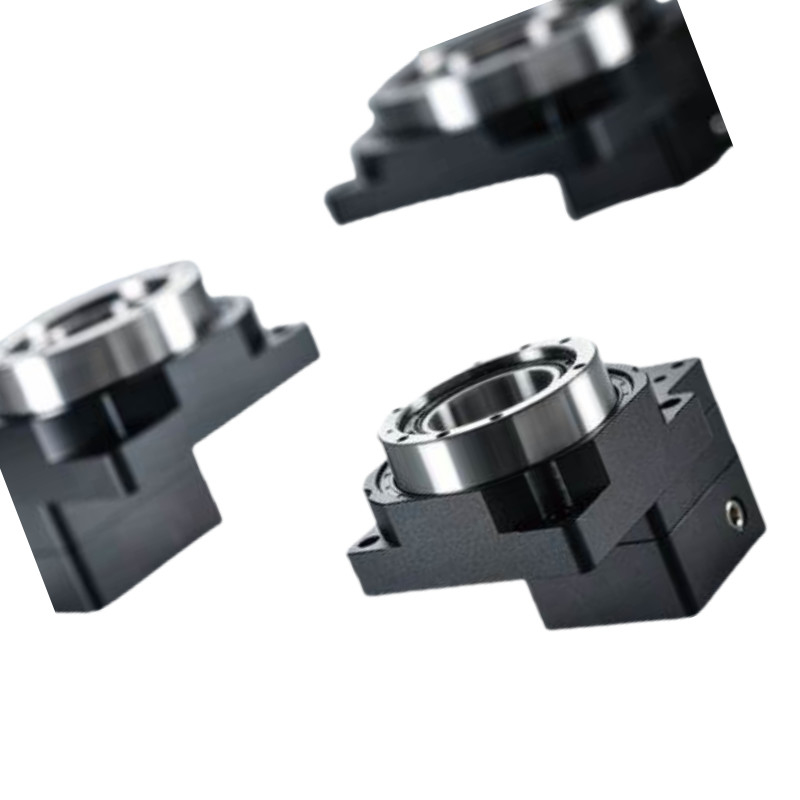

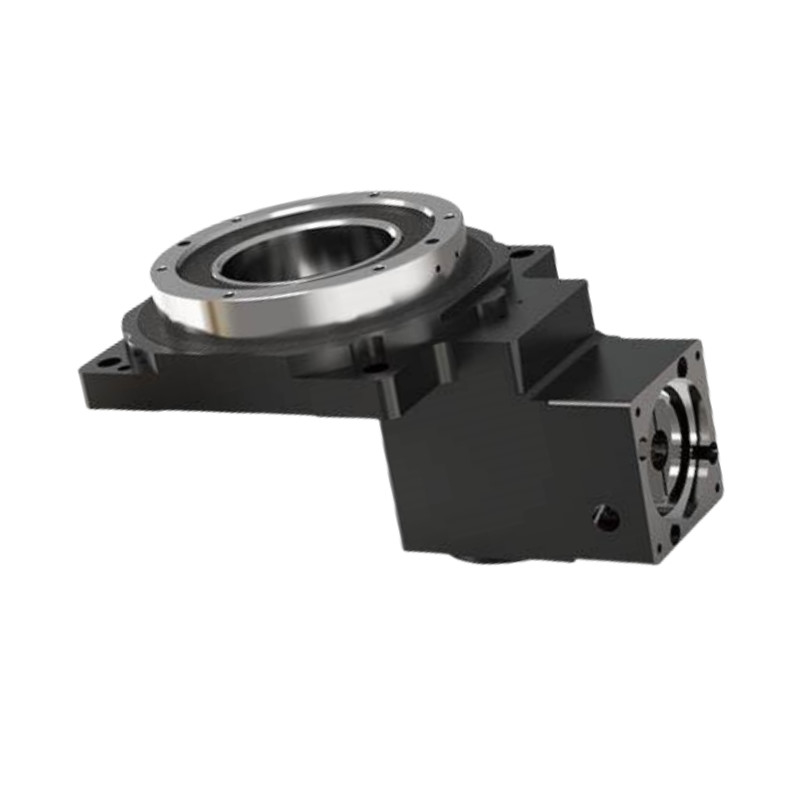

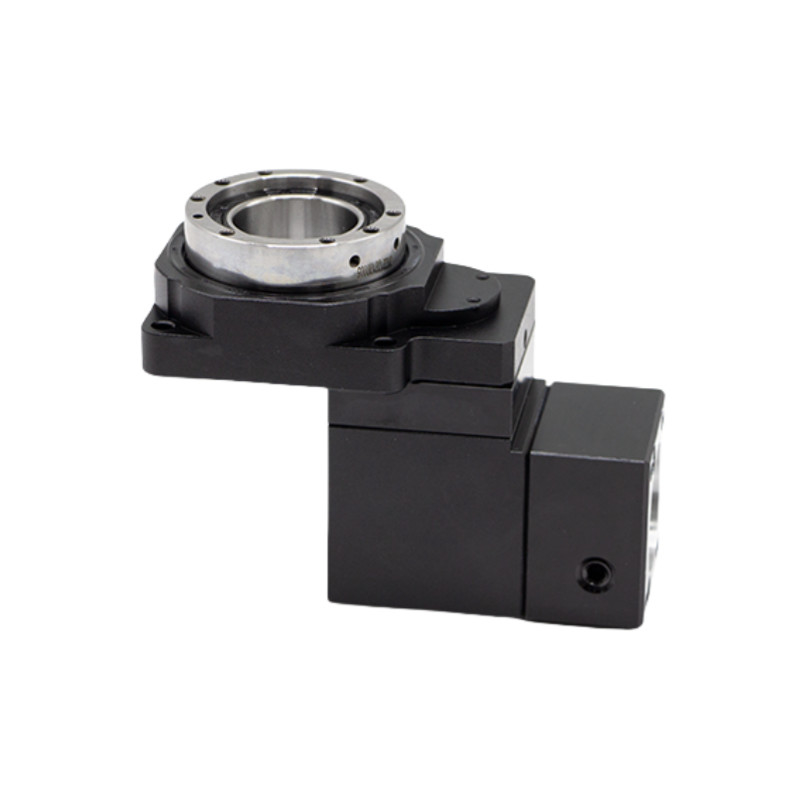

Прямоугольный полый вращающийся стол
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Принятие верхней спиральной косы, предназначенной для мягкого корпуса, и оптимизированная конструкция контактной зубной поверхности делает равномерную нагрузку и позволяет выводить высокий крутящий момент.В сочетании с планетарным редуктором, соотношение передач увеличивается до 1:50.
Редукторы изготавливаются из высокопрочной карбурирующей легированной стали, а твердость поверхности зуба после карбурирования может достигать HRC60±2°.
Подключенный к сервомотору, он может производить сегменты под любым углом, что может соответствовать цифровому управлению, которого индексировщик винтовки не может достичь.
Ключевые компоненты
Базовая пластина: Фундамент, который поддерживает всю сборку и позволяет устанавливать ее на машины.
Ротационный механизм: Это включает в себя передачи или двигатели, которые позволяют вращать стол на 360 градусов.
Полая вала: Центральная полость, позволяющая проходить инструментам, охлаждающей жидкости или проводам.
На столе: Поверхность, на которой размещаются заготовки, часто с Т-слотами для зажима.
Механизм регулирования угла: позволяет точно наклонить стол для достижения желаемых положений обработки.
Система подшипников: обеспечивает плавное вращение и стабильность во время работы.
Система управления: может включать цифровые показания или интеграцию с помощью CNC для точного позиционирования и движения.
Высокая точность:
Достигает точности повторного позиционирования менее 5 дуговой секунды, обеспечивая надежную производительность в требовательных приложениях.
Высокая жесткость:
Поддерживаемая высокоточными перекрестными роликовыми подшипниками, платформа может выдерживать значительные радиальные, осевые и опрокидывающие силы, обеспечивая более чем в десять раз больше жесткости, чем традиционные подшипники.
Гибкая совместимость двигателя:
Легко настраиваемая для размещения различных марок и типов двигателей, включая серво- и шаговые двигатели, с помощью настраиваемых фланцев и входных валов.
 |
Модель | Модель | Модель | Соотношение прямого угла |
| Полый вращающийся стол | Прямой угол | |||
|
HRG60Z |
HRG60 | HAS042 |
2, 3 |
Параметр производительности
| Параметр производительности HRG60Z | ||||||
| Поддержка выходной платформы | Кроссованный подшипник | Допустимая скорость выхода | 200 оборотов в минуту | Инерция вращения | 735х10-7 кг.м2 | |
| Движение сдвига | 360° ((Ротация под любым углом) | Точность повторного позиционирования | ±15 дуговой секунды | Точность позиционирования | ≤30 дуговой секунды | |
| Соответствующий мотор ((размер) | Сервомотор мощностью 50-100 Вт Φ8-Φ30-Φ46-M4 |
Допустимая осевая нагрузка | 150N | Смазка | Синтетический жир | |
| Соотношение уменьшения | 10 | 15 | Допустимая радиальная нагрузка | 300N | рабочая температура | -10°C~90°C |
| Номинальный выходной момент | 5 НМ | Параллельность выходной платформы | 00,02 мм | Продолжительность службы | 20000 часов | |
| Максимальный крутящий момент ускорения | 9НМ | Вытекание поверхности выходной платформы | 00,01 мм | Уровень производства | IP65 | |
| Торк аварийной остановки | 15 НМ | Выход из окна выходной платформы | 00,01 мм | Уровень шума | ≤ 65 дБ | |
Подробные изображения
|
|
|
Рисунки
Применения порожнистой вращающейся платформы
Роботика
Используется в роботизированных руках и манипуляторах для точного позиционирования и движения при сборке и обработке материалов.
Системы автоматизации
Интегрировано в автоматизированные производственные линии для таких задач, как сортировка, упаковка и паллетизация, где необходимо точное вращение.
Изготовление с помощью станков с ЧПУ
Используется в машинах с ЧПУ для точного вращения деталей при фрезе, бурении и повороте.
Медицинское оборудование
Используется в медицинских устройствах, таких как системы визуализации, хирургические роботы и лабораторная автоматизация для точного позиционирования и движения.
Аэрокосмическая промышленность и оборона
Применяется в симуляторах полетов, радиолокационных системах и БПЛА для точной ориентации и стабилизации.
Телекоммуникации
Используется в системах позиционирования антенны для обеспечения точной выравнивания для оптимальной передачи сигнала.
Упаковка и перевозка
